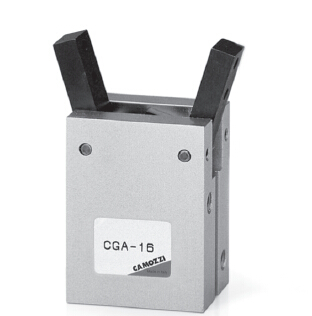

CAMOZZI角狀式爪鉗功能優異
特點
? 緊湊型設計
? 安裝方式靈活
? 安裝支架可選
綜合參數
型號 CGA-10 CGA-16 CGA-20 CGA-25 CGA-32
規格 10 16 20 25 32
工作方式 雙作用,角狀式
工作壓力 1.5 ÷ 7 bar
工作溫度 0 ÷ 80°C
較大工作頻率 180 次/分鐘
潤滑 氣缸部分可潤滑或不潤滑,杠桿部分及活動部位需潤滑
理論抓取力矩 - 關閉 M(Ncm) 1.6 x P 8 x P 17 x P 34 x P 61 x P 其中 P 為工作壓力 (bar)
理論抓取力矩 - 張開 M(Ncm) 2.6 x P 11 x P 23 x P 43 x P 81 x P
有效夾持力 F(N) F = M/L x 0.85 其中 L 為夾持點的長度 (cm)
較大夾持點的長度 L(cm) 3.0 4.0 6.0 7.0 8.5
質量(g) 40 100 200 330 540
鉗口的開關角度 -10° ÷ +30°
接口 M5(其中 CGA-10 為 M3)
磁環 安裝在活塞上的磁環,與磁性接近開關相互作用
介質 潔凈空氣,不需潤滑。如果使用了油霧潤滑,應不間斷 的使用油霧潤滑。(建議使用 ISO VG32 潤滑油)
CGA 系列角狀式爪鉗按照其驅動氣缸的缸徑(即出力的大小)
可分為 5 種不同的規格。爪鉗的開關角度在
-10° 至 +30° 之間。活塞上裝有永磁鐵,
可使用 CSB 型磁性接近開關。磁性接近開關安裝在基座的 T 形凹槽內,
以檢測爪鉗的張開或關閉。
CGA 系列角狀式爪鉗在基座的三個側面
上具有安裝孔,或可選用附件 C-CGP 型凹形
支架或 L-CGP 型凸形支架進行安裝。
