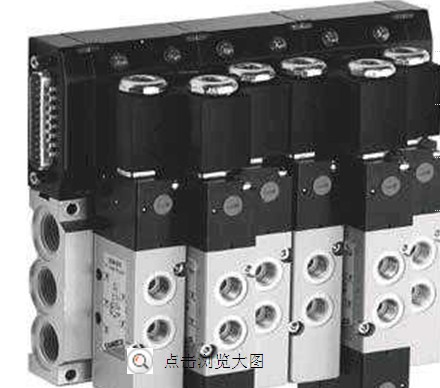

康茂盛閥島性能穩定

Multipole版本的3系列插入式閥島可以輕松安裝

Sub-D連接器的前部位置。 新連接系統的配件

通過系列CX系列網絡可以通過a來處理多極閥島

Sub-D連接器或通過集成在島上的節點。

電氣和氣動部件的模塊化允許安裝多22個

22個閥門位置上的螺線管

特點

?靈活的裝配單穩態和雙穩態

2位和3位模塊

?電氣連接和前氣動輸出

?可用協議：

PROFIBUS-DP, DeviceNet,

CANopen, EtherNet/IP,

EtherCAT, PROFINET

電動和氣動模塊都有2位和3位模塊化。 要優化

信號分配，電氣模塊可用于單穩態和雙穩態

閥門。 氣動模塊化使創建具有差異化的區域壓力。

技術參數

氣動部分

閥門結構     閥芯類型帶密封件

閥門功能          5/2  -  5/3 CC  -  5/3 CO  -  5/3 CP  -  2x3 / 2 NO  -  2x3 / 2 NC  -  1 3/2 NO + 1 3/2 NC

物料       AL主體，不銹鋼閥芯，NBR密封件，高科技聚合體

安裝       歧管中的通孔

端口       閥= G1 / 8  - 歧管= G3 / 8

安裝        任何位置

工作溫度        從0°C到60°C（干燥空氣溫度為-20°C）

標稱流量         Qn 700 Nl / min

標稱直徑         7毫米

流體        過濾空氣，符合ISO 8573-1-2010的7.4.4級，無需潤滑。 如果使           用潤滑空氣，那就是建議使用ISO VG32油，并且永遠不要中斷潤滑。

電氣部分 - 現場總線版本

一般特性     參見CX系列多串口模塊部分（2.3.50）

較大吸收     數字輸出/模擬輸入和輸出3A

             數字/模擬輸入3 A.

電壓容差     邏輯電源24 V DC +/- 10％

            電源24 V DC +/- 10％

電氣部分 - 多極版本

較大吸收        3 A.

連接類型          多極25針公頭Sub-D

供電電壓         24 V DC +/- 10％

較大數量的螺線管     閥門位置22個22

信號               黃色LED

工作周期            ED 100％

防護等級            IP65
