4WE10J3X/CG24N9K4德國REXROTH電磁啟動滑閥

4WE10J3X/CG24N9K4

WE 型方向閥為電磁線圈操作方向滑閥。該閥控制流體的啟動、停止和方向。

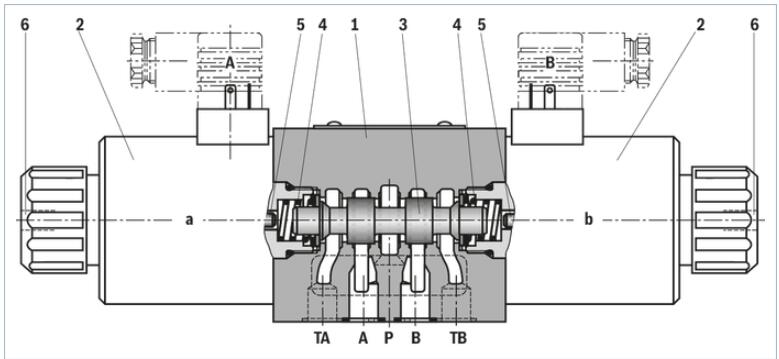

這些方向閥的基本構成為殼體 (1)、一個或兩個電子線圈 (2)、控制閥芯 (3) 和復位彈簧 (4)。在斷電情況下，控制閥芯 (3) 由復位彈簧 (4) 固定在中心位置或初始位置（型號“O”除外）?？刂崎y芯 (3) 由帶濕式插腳的電子線圈 (2) 啟動。

電子線圈 (2) 的力通過推桿 (5) 作用在控制閥芯 (3) 上并將后者從其靜止位置推到所需的端位置。這可實現從 P 至 A 和從 B 至 T 或從 P 至 B 和從 A 至 T 的所需流向。

在電子線圈 (2) 斷電后，復位彈簧 (4) 將控制閥芯 (3) 推回其靜止位置。

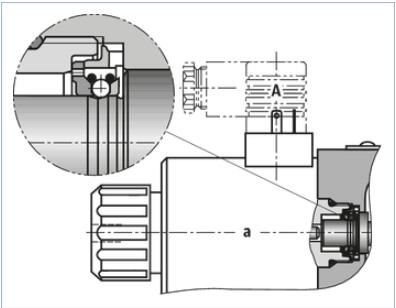

手動應急操作 (6) 允許在不給線圈通電的情況下手動切換閥。

要確保正常運行，請確保將線圈的壓力腔注滿液壓油。

型號 .WE 10 E…

節流插件 “B..”

在通道 P、A、B 或 T 中使用節流插件 (7) 時，閥處的流阻會增加。根據主要工作條件，如果在切換過程中可能出現流量過閥的性能限制的情況，將需要使用節流插件。

不帶彈簧復位“O” （僅可使用符號 A、C 和 D）

這種型號為帶 2 個閥芯位置和 2 個電子線圈且 不帶 定位器的方向閥。

在控制閥芯 (3) 處不帶彈簧復位的閥在斷電狀態下無確定的初始位置。

不帶彈簧復位，帶定位器“OF” （僅可使用符號 A、C 和 D）

這種型號為帶 2 個閥芯位置和 2 個電子線圈 且帶 定位器的方向閥。

定位器用于將控制閥芯 (3) 鎖定在相關的閥芯位置。因此，在操作過程中，

無需向電子線圈持續施加電流，這樣有助于節能操作。

注意！

針對帶有定位器的閥門，油箱管路中兩個或多個閥門的壓力峰值可能造成意外的

控制閥芯運動！因此我們建議提供單獨的回油管路或

在油箱管路中安裝單向閥。

4WE6E62/CG24N9K4

4WE6E62/EG24N9K4

4WE6E62/EG24N9K4

4WE6E62/EG24N9K4 DC24V

4WE6E62/EW230N9K4

4WE6E6X/EG24N9K4

4WE6G62/EG24N9K4

4WE6G62/EW230N9K4

4WE6H62/EG24N9K4

4WE6H6X/EG24N9K4

4WE6-HB61/EC24N9K4

4WE6J61/EG24N9K4

4WE6J62/EG24N9K4

4WE6J62/EG24N9K4/B10

4WE6J62/EG24N9K4/B10

R900548271

4WE6J62/EW230N9K4

4WE6J62/EW230N9K4/B10

4WE6J6X/EG24N9K4

4WE6J6X/EG24NZ25L

4WE6J6X/EG24N9K4

4WE6J6X/EG24NZ25L

4WE6J6X/EG24N9K4

4WE6J6X/EW2230N9K4

4WE6J6X/EW230N9K4

4WE6J6XEG24N9K4

4WE6J6X-EG24N9K4

4WE6J70/HG24N9K4

4WE6J73-62/EG24N9K4/A12

4WE6M62/EG24N9K4

4WE6M62/EG24N9K4/V

4WE6M6X/EG24N9K4

4WE6U62/EG24N9K4

4WE6Y62/EG24N9K4

4WE6Y62/EW230N9K4

4WE6Y6X/EG24N9K4

4WE6Y6X/EW220N9K4

4WEH 10 E46/6EG24N9ETK4/B10  Z2FSK 6-2-12/2QV

4WEH16E72/6HG24N9ETK4/B10
