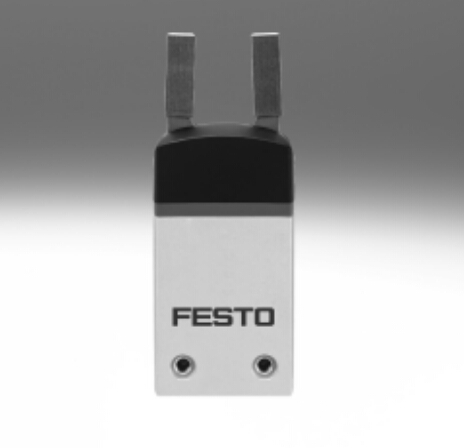

德國費斯托旋轉氣爪DHRS-25-A
產品規格:
尺寸 25
較大復位精度 <= 0.2 mm
較大開啟角度 180 deg
旋轉對稱 <= 0.2 mm
氣爪手的重復精度 <= 0.1 mm
氣爪指的數量 2
裝配位置 任意
工作模式 雙作用
氣爪功能 徑向
設計結構 有導向的動作順序
位置檢測 用于接近式傳感器
工作壓力 2 ... 8 bar
氣爪的較大工作頻率 <= 3 Hz
6 bar時的小打開時間 102 ms
6 bar時的小關閉時間 105 ms
工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]
關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣 (一旦使用后要求一直使用經過潤滑的壓縮空氣)
耐腐蝕等級 CRC 1 – 腐蝕影響
環境溫度 5 ... 60 °C
6 bar時總的抓取扭矩, 打開 233 Ncm
6 bar時總的抓取扭矩, 關閉 215 Ncm
轉動慣量 0.69 kgcm2
氣爪夾頭靜態時Fz的較大扭矩 75 N
氣爪靜態時Mx的較大扭矩 3.2 Nm
氣爪夾頭靜態時My的較大扭矩 3.2 Nm
氣爪靜態時的Mz軸向較大扭矩 3.2 Nm
產品重量 270 g
安裝類型 可選
內螺紋和定位軸套
帶通孔和定位軸套
氣動連接 M5
材料備注 符合 RoHS
材料信息, 蓋帽 PA
材料信息,殼體 鍛造鋁合金
表面硬化處理
材料信息,夾鉗 高合金鋼
1310159 DHRS-10-A
1310160 DHRS-16-A
1310161 DHRS-16-A-NC
1310162 DHRS-25-A
1310163 DHRS-25-A-NC
1310164 DHRS-32-A
1310165 DHRS-32-A-NC
1310166 DHRS-40-A
1310167 DHRS-40-A-NC
