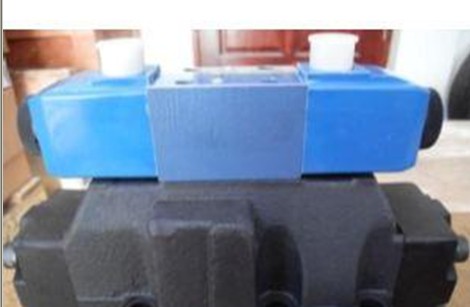

進口材質VICKERS插裝閥DSV2-8-B-0
產品說明:
插裝閥有蓋板式和螺紋式兩類。蓋板式插裝閥由先導部分(先導控制閥和控制蓋板)、插裝件和通道塊(閥體)等組成,其基本結構如圖5—3 1 6所示。圖(a)中的襯墊在圖(b)中是與閥套連成一體的結構,也有襯墊與控制蓋板連成一體的結構,在修理中均可見到。
(1)插裝件
①插裝件的組成 插裝件由彈簧1、閥芯2、閥套3及密封件4等組成,構成插裝閥的基本單元(邏輯單元),如圖5—3 1 7所示,閥芯與閥套構成一個座閥式閥,關閉時密封xn好。
閥芯底部形狀有多種形式(見附錄3),以適應方向控制、壓力控制和流量控制,以及緩沖、阻尼、安全保護等多種附加復合控制功能的不同需要。
②插裝件的圖形符號
插裝件的圖形符號已經標準化(見ISO1 2 1 9),但由于歷史原因和進口設備來自不同國家,插裝件的五花八門的圖形符號常出現在各種液壓設備的技術資料中,圖5—3 1 8為其幾例。
③插裝件的面積比
插裝件中的三個面積AA、AB、Ac(Ax)的大小選擇對插裝閥性能影響很大,尤其面積比值的選擇更影響到插裝閥的開關性能、閥的啟閉性能(開啟壓力的大小)以及流動方向的可能性等這樣一些基本性能。
目前國內外的插裝件使用面積比大小的選擇來取代上述三個面積的選擇,以決定何種數值的面積比
適用于方向控制、壓力控制和流
量控制,換言之,方向控制、壓
力控制和流量控制的插裝件中,
采用著合適的不同的面積比。
④內供與外供、內排與外排插裝件
與常規閥一樣,插裝閥控制油的供油方式和排油方式,根據不同情況的需要,也有內供(內控)和外供(外控)、內排和外排等不同的組合方式。
