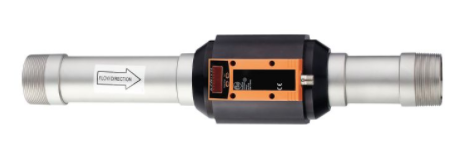

德國：IFM壓縮空氣流量計：SD2000

產品資料：

測量流量、消耗和介質溫度

高靈敏度、高重復性和高測量動態性

用于對工業用壓縮空氣進行檢測

帶有開關輸出、模擬輸出和脈沖輸出

清晰可見的 4 位 LED 顯示

應用 用于工業應用

介質 壓縮空氣

Note on media

空氣質量 ISO 8573-1

等級 141

等級 344

介質溫度 [°C] 0...60

抗壓強度 [bar] 16

電氣數據

工作電壓 [V] 18...30 DC; (符合EN 50178 SELV/PELV標準)

電流損耗 [mA] < 110

防護等級 III

反相保護 有

開機延遲時間 [s] 1

總的輸入/輸出

輸入和輸出總數 數字輸出數量: 2; 模擬輸出數量: 1

輸出

輸出數量 2

輸出信號 開關信號; 模擬信號; 脈沖信號; IO-Link; (可配置)

電氣設計 PNP

數字輸出數量 2

輸出功能 常開/常閉; (可設定參數)

開關量輸出DC電壓降較大值 [V] 2

開關量輸出DC的持續電流負載 [mA] 250; (每個輸出)

模擬輸出數量 1

模擬電流輸出 [mA] 4...20; (可調整量程)

負載較大值 [Ω] 500

脈沖輸出 流量計

短路保護 有

短路保護類型 脈沖

過載保護 有

測量/設定范圍

測量范圍

脈沖長度 [s] ≥ 0,021 / ≤ 2

溫度監控

測量范圍 [°C] 0...60

顯示范圍 [°C] -12...72

精度/偏差

流量監控

重復精度 [測量值的百分比] ± 1,5

度(在測量范圍) ± (3 % MW + 0,3 % MEW) / ± (6 % MW + 0,6 % MEW); (等級 141 / ; 等級 344; 條件: 安裝符合DIN ISO 2533標準; 安裝在管道: DN50)

溫度監控

度 [K] ± 2; (在流量測量范圍極限內的介質流量)

反應時間

流量監控

反應時間 [s] 0.1; (dAP = 0)

用于開關量輸出的阻尼dAP步驟 [s] 0 - 0,2 - 0,4 - 0,6 - 0,8 - 1

軟件/編程

參數設定 流量監控; 數量計; 預設容量計; 溫度監控; 遲滯/窗口; 常開/常閉; 電流輸出/脈沖輸出; 顯示屏可旋轉及關閉; 顯示單位; 累加器

接口

通信接口 IO-Link

傳遞類型 COM2 (38,4 kBaud)

IO-Link revision 1.1

SDCI標準 IEC 61131-9 CDV

IO-Link Device ID 270 d / 00 01 0E h

外形 無輪廓

SIO模式 有

必需的mater port type A

模擬過程數據 3

二位輸出過程數據 2

處理周期小值 [ms] 4.1

工作條件

環境溫度 [°C] 0...60

存儲溫度 [°C] -20...85

允許較大的相對空氣濕度 [%] 90

外殼防護等級 IP 65
