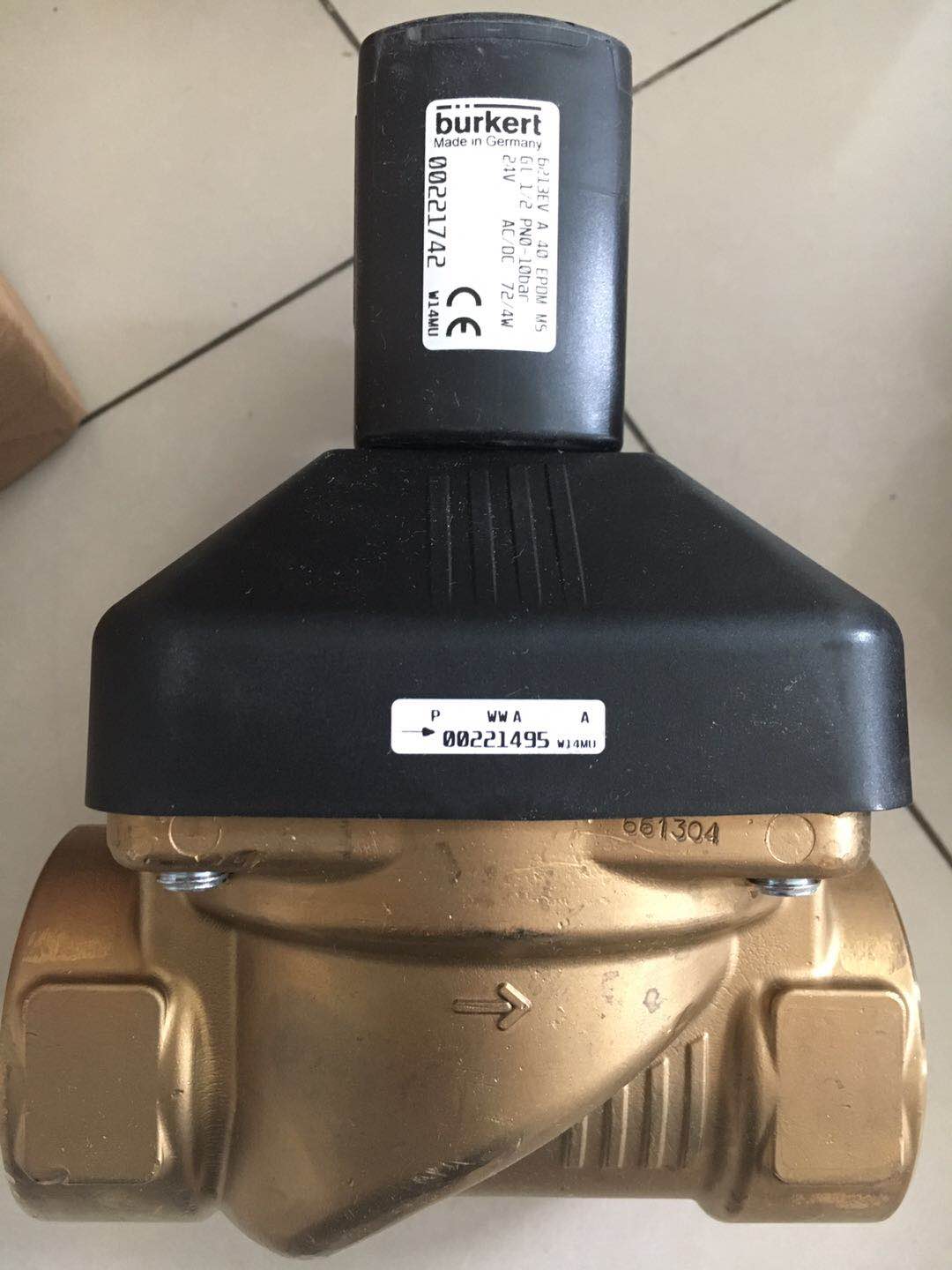

221606，德國寶德黃銅電磁閥技術樣本

　　伺服輔助式隔膜電磁閥，較大通徑DN 40

　　該閥的安全防護等級為IP65，不銹鋼閥體式NEMA 4X。

　　一體成型的閥體具有較高的表面質量

　　中溫NBRFKMEPDM-10 ... + 80°C-30 ... + 90°C，帶聚酰胺線圈

　　不銹鋼和PPS介質NBRFKM中等粘度較大。 21平方毫米/秒

　　閥門內部EPDM每種溶液，含有添加劑的熱油

　　6213 EV為伺服輔助式S.EV系列電磁閥。

　　彈性耦合膜片，沒有差壓也可以打開閥門

　　黃銅的身體黃銅，不銹鋼和PPS

　　具有無鉛或抗脫鋅腐蝕黃銅式，適合于其它應用。

　　通過膜片的彈性耦合打開閥門。

　　車身材料Brass acc。根據DIN EN 50930-6，不銹鋼1.4408（316），

　　所有線圈都可以帶降功耗電子線路，用于節能。

　　根據不同的應用，可以選擇各種膜片材質。

　　2/2路伺服控制響應時間1）0.1 ... 4秒。

　　電壓容差±10％1（P）開放：壓力增加0 ... 90％

　　電磁閥，常閉關閉：壓降100 ... 10％

　　電磁線圈采用耐化學腐蝕的環氧樹脂封裝。

　　電氣連接標簽連接器acc。符合DIN EN 175 301-803表格A.

　　適合于氣體和真空應用。

　　阻尼設計，閥門動作靜音

　　開關/分鐘電路功能A.2（A）（取決于孔口和壓差）

　　HP00：24 V（50 ... 60 Hz），230 V（50 ... 60 Hz）

　　其標準型適用于液體。　　閥體材質還有不銹鋼式。

　　不銹鋼機身密封材料NBR，FKM，EPDM

　　中性流體，水，液壓油，無添加劑的油

　　安裝根據需要，較好是執行機構直立

　　占空比100％連續額定值; KD線圈較大50％等級6電路

　　0 ... + 90°C，聚酰胺線圈/ 0 ...120?C，帶環氧樹脂線圈

　　孔板標準DN10 ... 40 mm

　　-30 ... + 100°C帶環氧樹脂線圈

　　電壓標準024 / DC，024 / 50,230 / 50,110 / 50,120 / 60

　　鍍鎳黃銅（5μm），青銅（外螺紋）

　　與DIN EN 17301-803 A型電纜插頭配套，

　　標準供貨的黃銅閥體符合所有歐洲飲用水標準的要求。

　　防震線圈　　技術數據HP00：DN13 ... 20

　　不含油脂的液體和氣體環境溫度較大值+ 55°C

　　有一個特殊型（HP00）可以不需要壓差打開閥門，

　　（參見配件訂購表，7頁）防護等級IP65，帶電纜插頭

　　要完全打開閥門，需要一個小壓差。

　　1）在6 bar和+ 20°C的閥門出口處測量
