安裝技巧定位組合行程開關EUCHNER，安士能材質說明

由于典型的輕松

可以在PROFINET中設置哪些參數，甚至可以替換

在服務的情況下，系統是一件簡單的事情，可以進行

幾分鐘后

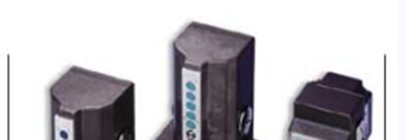

聯鎖模塊與手柄模塊一起使其成為可能

聯鎖可移動安全防護裝置的控制。這個組合也

同時作為機械門擋。

具有標簽載體的裝置已預先形成

凹槽。封裝的標簽載體可以是

粘合在這個凹槽中（標準尺寸

12.5 x 27毫米）。

緊急停止，可以照明

根據需要控制。

具有標簽載體的裝置已預先形成

凹槽。封裝的標簽載體可以是

粘合在這個凹槽中（標準尺寸

12.5 x 27毫米）。

形式L，90°旋轉角度，2個位置。

然而，鑰匙鎖定在兩個位置

只能在0位移除。

帶鑰匙開關的設備有度

保護IP42。

PNO的文檔PROFINET布線和互連技術有助于正確選擇接線。

風險時間是較大值。輸入狀態的改變和總線協議中相應位的刪除之間的時間。

固定故障率而不考慮易損件的故障。

有關易損件的信息，不考慮電子元件中的固定故障率。

您將需要GSDML格式的相應GSD文件以集成MGB系統：

GSDML-其中Vx.x-EUCHNER-MGB_110026-YYYYMMDD.xml

您可以在www.EUCHNER.de的下載區找到GSD文件。

在調試之前，必須將GSD文件導入控制系統的組態軟件中（請參閱控制系統的手冊）。

通過相應的評估

通過控制系統安全的設備數據，使用情況可以

可以是互鎖或防護鎖定（帶或

沒有監控）。

通過相應的評估

安全設備數據由控制系統使用

可以是互鎖或防護鎖定

（有或沒有監測）。

EUCHNER多重限位開關用于控制和

定位于機械和系統工程的所有領域

解決自動化任務。

這些和定位的主要

設備是：

緊湊設計帶來的小空間要求

通過使用通用接線電纜實現成本連接

輕松訪問所有開關站以進行測試和維修

簡易安裝

包括DIN版本在內的一系列外殼版本可供選擇

全方位的應用領域。始終如一的高標準質量

通過防護等級IP 67在每個安裝位置。

多個限位開關具有多個排成一排的開關元件。

各個開關位置之間的間距為12 mm和16 mm，符合DIN 43697標準。

該系列產品采用特別緊湊，節省空間的型號，間距為8 mm。

開關元件通過柱塞致動。這種動作是通過符合DIN 69 639標準的跳閘桿實現的，

根據DIN 69 638標準安裝在跳閘導軌中（參見另外的35頁）。

以下接通條件適用于安全輸出OA?和OB

（另見系統狀態表）：安全門關閉（但可以隨時打開）

螺栓舌插入互鎖模塊

聯鎖模塊檢測安全防護裝置的位置

螺栓舌的位置。

通過致動門把手，把手模塊中的螺栓舌片移入和移出內部鎖定模塊。

鎖定模塊與手柄模塊一起使其成為可能

鎖定可移動的安全防護裝置。該組合還可用作機械

門停在同一時間。

以下接通條件適用于安全輸出OA

?和OB

（另見系統狀態表）：

安全門關閉

螺栓舌插入鎖定模塊

鎖定臂處于鎖定位置（門無法打開）

鎖定模塊檢測安全防護裝置的位置和位置

螺栓舌頭。還監控防護鎖定的位置。

手柄模塊中的螺栓舌片移入和移出鎖定

模塊通過致動門把手。

安全系統MGB可以補充通過逃生釋放。逃生釋放

使意外鎖定的人從里面打開鎖著的門

危險區域。可以阻塞螺栓舌片進行清潔

并提供多3個掛鎖服務。可選擇自動擴展

側面的個鎖定機制。MGB有一個堅固的門把手，可以

以90°的步長旋轉 - 以適應安裝。通過地檢測螺栓舌

轉發器插入后立即轉發評估模塊。

是否需要安裝板以便于安裝，預組裝

電纜或長的逃生釋放執行器軸（如安全門所需）

非常厚實，你會在配件部分找到你需要的一切。

AR系列中的所有設備都可以在所謂的AR系列連接中直接串聯連接，而不會降安全性或PL。

結果，評估單元得以保存。 EU設備也可在EUCHNER系列CES和CET中使用。

MGB-AP系列特別適用于保護個人安全門。如果不需要串聯連接，則可以保存接線。

此版本與AR版本具有不同的時序

在PROFINET版本中，我們現在也使您更容易接線。您

定義要集成的元素和相關功能。該

MGB為協議幀提供必要的PROFINET輸入和

需要輸出字節

PROFINET消息形式的綜合診斷信息使故障排除快速而具體。

當螺栓舌完全插入鎖定模塊時，鎖定

手臂將螺栓舌片鎖定在此位置。根據版本，這個

通過彈簧力或電磁力鎖定。

版本MGB-L1：鎖定臂保持在鎖定位置

彈簧力并通過電磁力解鎖（閉路電流

原理，機械鎖定）。

版本MGB-L2：鎖定臂保持在鎖定位置

當螺線管處于彈簧力時，電磁力和解鎖

關閉（開路電流原理，電氣鎖定）。

警告！

如果發生中斷，可以立即打開安全防護裝置

MGB-L2 -...版本的螺線管電源！

僅在特殊情況下使用，嚴格評估事故風險（參見EN 1088：1995 + A2：2008，5.5節）！

示例：如果在安全防護裝置內發生意外鎖定的風險

電源故障高于無效鎖定的風險。

安全系統MGB幾乎可以連接任何安全評估

單元或任何安全控制系統。為此目的，短路

禁用控制系統上的監視 - 執行此功能

由MGB。當然保留了績效等級e。

適用于所有型材（優化用于安裝在型材上）

公差±x方向±4 mm，z方向±5 mm

鎖定力2000 N.

MGB可承受高達300焦耳的力

帶門把手的可選逃生釋放裝置

可選按鈕和指示器可直接集成到

住房

穩定的金屬擋塊可防止螺栓舌延伸造成損壞

在評估模塊上標記為調整輔助

操作方向易于更換，無需拆卸

隱藏式安裝孔，帶插槽和金屬安裝表面

外殼材料采用優質增強塑料制成

逃生釋放也可用于帶雙的門

為證明符合性，機械指令還包括型式檢驗的可能性。盡管采用了所有相關標準

在開發過程中，我們所有的安全開關都受到了影響

由機構進行的其他類型檢查。

本目錄中列出的許多設備已經過德國測試

社會意外保險協會（DGUV），以前是雇主

責任保險協會（BG），并在列表中給出

DGUV。

借助下面列出的批準符號，您可以快速查看

哪些適用于相關設備：

帶手柄模塊的聯鎖或防護鎖定

隨著逃生釋放

帶按鈕和緊急停止

帶插頭連接器

這些設備具有M12插頭連接器，用于直接連接啟用按鈕（例如ZSA，訂貨號110560）。

具有標簽載體的裝置已預先形成

凹槽。封裝的標簽載體可以是

粘合在這個凹槽中（標準尺寸

12.5 x 27毫米）。

緊急停止，可以照明

根據需要控制。

這些設備有一個M12插頭連接器

直接連接啟用按鈕（例如ZSA，

訂單號。 110560）。
