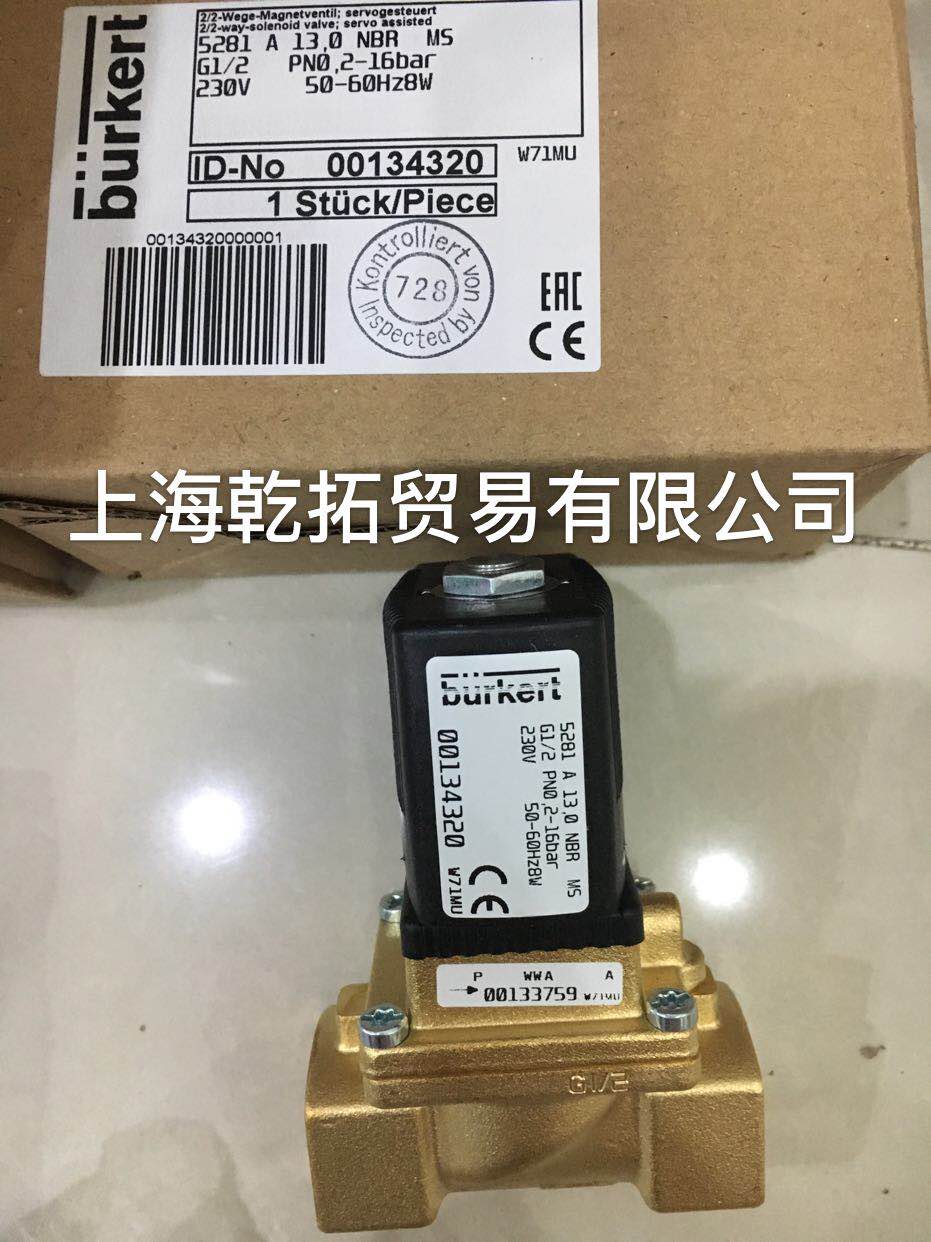

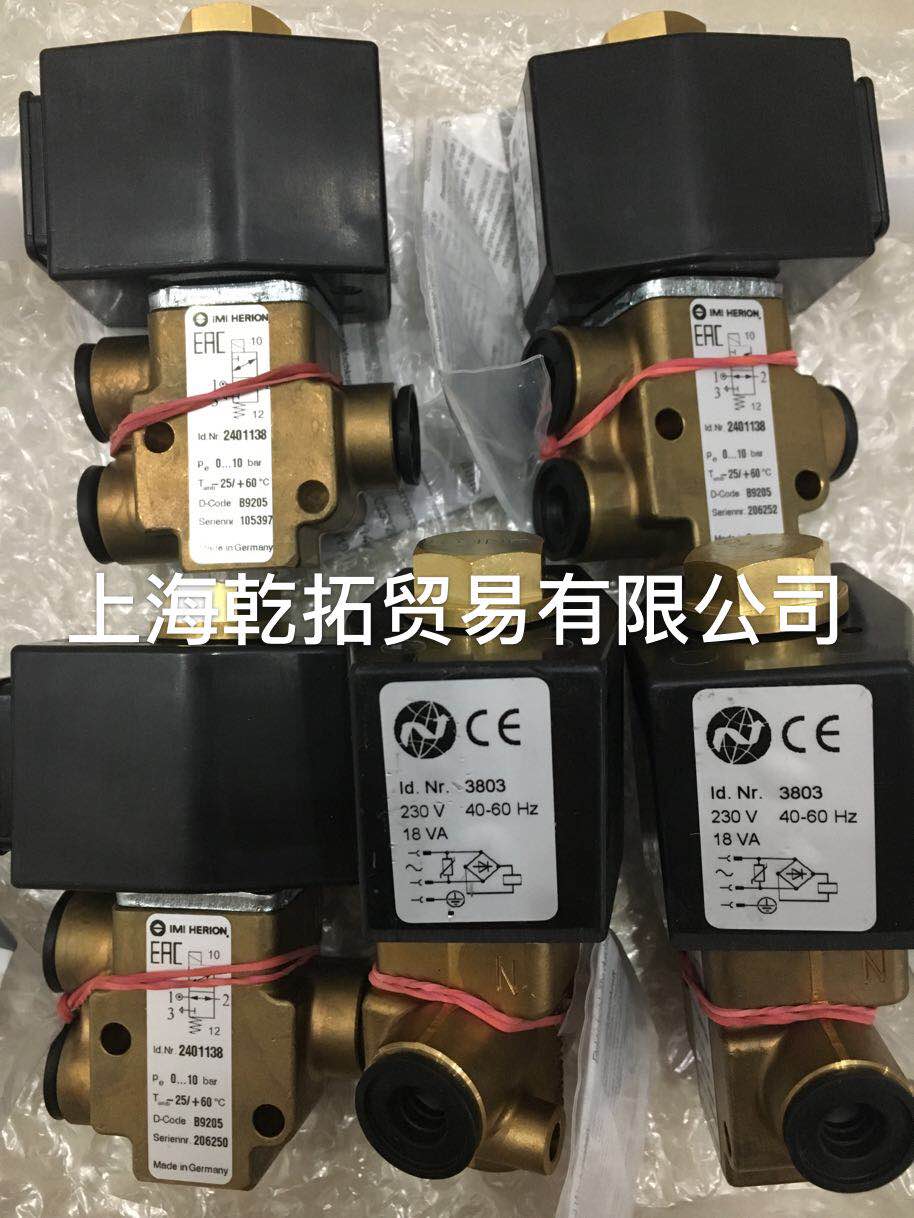

請勿在陽光(紫外線)直接照射的場所、有塵埃、鹽分、鐵粉的場

所、流體及環境介質中含有潮濕狀態有機溶劑、磷酸脂系液壓

油、亞硫酸氣體、氯氣、酸類等物質的情況下使用。否則會導

致滑臺短時間內功能喪失、性能急劇降或壽命縮短。更多使

用材料相關信息請參閱各主要部件材料。

在意振動、噪音等的情況下，請同時使用液壓緩沖器等緩沖設

備。或者，如果在排氣口安裝消聲器或排氣節流閥(TJ帶消聲

器的排氣節流閥：TVM-M5)，可有效降噪音。

請勿將活塞桿推至金屬材質的外部擋塊處。否則可能導致?lián)p壞。

請避免活塞桿承受橫向載荷的用途。

一旦施加負荷，可能導致動作頻率下降。

請務必遵守下列事項。

在使用相關產品來組建空氣壓力系統時，請使用本公司的純

正零件和適合品(TJ品)。

保養維修時，請使用本公司純正零件和適合品(TJ品)。

遵守所規定的手段·方法。

請勿對產品的基本結構·性能及功能進行不恰當?shù)姆纸饨M裝。

未遵守各項安全注意事項造成損失時，本公司不承擔任何責任。

請確認規格。

在規格范圍外的電壓、電流、溫度、沖擊等下使用時，會引起

破壞及動作不良，因此請熟讀規格后再正確使用。

行程中間位置的位置檢測過程中，請注意磁性開關的ON時間。

將磁性開關設定在氣缸行程的中間位置、檢測活塞的通過情況

時，若氣缸速度過大的話，磁性開關的動作時間縮短，有時負

載(可編程控制器等)不動作，請予以注意。

可檢測的較大氣缸速度是

V [mm/s]= 磁性開關動作范圍[mm]

負載動作所需時間[ms]×1000

請盡量縮短接線。

無觸點磁性開關請安置到EN標準上的30m以內。

請勿用力反復彎曲或拉扯導線。

請注意磁性開關的內部電壓降。

串聯連接2線式無觸點磁性開關，可能會導致內部電壓降變

大，負載不動作。連接n個后，內部電壓降變?yōu)閚倍。

請滿足下述公式。

電源電壓-內部電壓降×n＞負載的較動作電壓

額定電壓比DC24V還小的繼電器，即使n=1時請確認其是否滿足上述公式。

請確保產品的安裝作業空間。如作業空間得不到，日常檢

查及維護將無法進行，會引起設備停止及產品破損。

在搬運或安裝較重的產品時，請用起重機或支撐工具牢牢將產

品撐住，或是采取多人同時進行作業等措施，以確保人身安全。

產品的1米以內請不要讓軟盤及磁性媒質靠近。否則磁石的磁場

可能會導致磁性媒質中數據損壞。

壓縮機產生的油分(不包括免加油壓縮機)可能會明顯降產品的

性能，并導致功能喪失。請務必在氣動元件前安裝過濾

器，并去除油分。

請勿在極端干燥的狀態下使用。

環境溫度過50°C將出現損傷及動作不良等情況，因此請勿使

用。此外，于5°C將出現水分凍結、損傷及動作不良等情況，

因此請采取防凍結措施。

請勿將手等放到氣缸的動作方向上。

氣缸壓入時，請注意勿將身體等夾入氣缸主體與活塞桿前端之間。

維護時請先確認氣缸內無殘壓后，再進行作業。

請勿與其它公司的氣缸組合使用。

磁性開關特地設計成與本公司的各種氣缸組合使用。與其它公

司的氣缸組合使用的話，可能無法正常動作。

設在動作范圍端部時，動作輸出可能會因使用環境而變得不穩定。

反復彎曲或拉扯導線的話，會引起斷線。

請注意泄漏電流。　

2線式無觸點磁性開關，即使在關閉時動作內部回路的電流(泄

漏電流)也會流到負載處，請確認是否滿足下列公式。

可編程控制器的輸入OFF電流＞泄漏電流

不滿足上述公式時，請選擇3線式無觸點磁性開關。并列連接n

個磁性開關的話，泄漏電流也變成n倍。

EMC標準(EN61000-6-2·EN60947-5-2)產品的無觸點磁

性開關不具有抗雷涌性。進行雷涌保護時，請?jiān)谘b置側采取措施。

直接驅動會產生電涌電壓的負載時，請使用電涌吸收元件內置產品。

進行帶閥氣缸配管前，請務必對配管內進行充分清洗(噴吹壓縮空

氣)。如混入配管作業中產生的碎屑、密封膠帶及鐵銹等，將導致

空氣泄漏等動作不良的情況出現。

請勿與動力線和高壓線串聯接線。

請避免與動力線和高壓線平行或串聯接線。磁性開關和控制回

路可能會因干擾而誤動作。

請勿用力反復彎曲或拉扯導線。

反復彎曲或拉扯導線的話，會引起斷線。

請注意接線的極性。

標示了極性(+、-、輸出)的磁性開關，接線時請勿弄錯極性。

如果弄錯，則可能會導致磁性開關損壞。

請確保負載不會發生短路。

負載短路狀態下，如果打開磁性開關，則磁性開關會因過電流瞬間損壞。

負載短接例：將磁性開關的輸出導線與電源直接連接。

請將磁性開關設定作動作范圍的。

使用流體為空氣，如使用其它流體，請向就近的本公司營業所咨詢。

帶閥氣缸中請使用不含劣化壓縮機油等物質的清潔空氣。請?jiān)?/p>

帶閥氣缸附近安裝空氣過濾器(過濾精度40μm以下)，去除冷凝

水和雜質。此外，請定期排放空氣過濾器中的冷凝水。冷凝水

及雜質進入帶閥氣缸內將導致動作不良。

在滴水、滴油或粉塵較多的場所使用時請用罩殼等加以保護。

帶閥氣缸不能在可能有腐蝕的環境下使用。用于此類環境下，

可能會導致?lián)p傷或異常動作。

磁性開關附近有活動物體時，請注意不要接觸。

帶磁性開關的氣缸可活動或附近有活動物體時，請注意不要讓

其相互接觸。尤其是，導線磨損、損傷后會導致磁性開關工作

不穩定。甚至可能會導致漏電、觸電。

請務必在切斷電源的情況下進行接線作業。

如果在接通電源的狀態下進行接線，錯誤接線時可能會導致觸

電。如果接線錯誤，則可能會導致磁性開關瞬間損壞。請?jiān)诮?/p>

線作業結束后再接通電源。

請通過“樣本”等確認并正確對磁性開關進行接線。

如果錯誤接線，則可能會導致異常動作。
