操作資料：FESTO電磁閥緊湊型閥

電磁閥

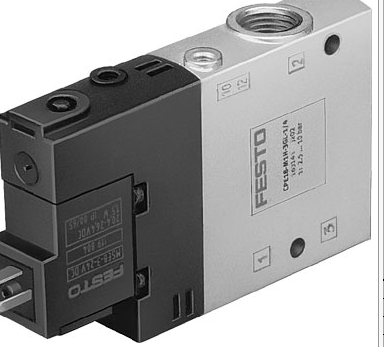

CPE18-M3H-3GL-1/4

技術參數

安裝類型 帶通孔

先導排氣口82 M5

先導氣口12 M5

氣動連接, 氣口 1 G1/4

氣動連接, 氣口 2 G1/4

氣動連接, 氣口 3 G1/4

材料備注 符合 RoHS

材料信息，密封 NBR

材料信息，殼體 壓鑄鋁

閥功能 3/2 常閉， 單電控

驅動類型 電氣的

寬度 18 mm

標準額定流量 1,300 l/min

工作壓力 2.5 ... 10 bar

設計結構 活塞滑塊

復位類型 空氣彈簧

防護等級 IP65

to IEC 60529

帶插頭插座

額定尺寸 8 mm

密封原則 軟性

裝配位置 任意

手控裝置 帶附件，可鎖定

推

先導類型 由先導控制

先導氣源 內置的

流動方向 不可逆

閥位置的識別 說明標簽支架

重疊 正重疊

切換時間，關閉 18 ms

切換時間，打開 28 ms

持續通電率

邏輯為0的較大正向測試脈沖 3,300 μs

邏輯為1的較大負向測試脈沖 3,100 μs

線圈的特性參數 230 V AC: 50/60 Hz, 提起功耗 3 VA, 保持功耗 2.4 VA

許用壓力波動 -15 % / +10 %

工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]

關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣 (一旦使用后要求一直使用經過潤滑的壓縮空氣)

抗震性 運輸應用測試，強度等級 2 ，符合 FN 942017-4 和 EN 60068-2-6標準

耐沖擊性 沖擊試驗，強度等級2，符合FN 942017-5和EN 60068-2-27

耐腐蝕等級 CRC 2 – 中等腐蝕影響

介質溫度 -5 ... 50 °C

環境溫度 -5 ... 50 °C

產品重量 150 g

電連接 插頭樣式 C 型，符合EN 175301-803

型號

DNC-80-100-PPV-A-KP，

DNC-80-100-PPV-A-KP

DNC-80-190-PPV-A-KP，

DNC-80-50-PPV-A-KP，

DNC-80-190-PPV-A-KP

DNC-80-400-PPV-A-KP，

DNC-80-400-PPV-A-KP

DNC-80-50-PPV-A-KP

DNC-80-800-PPV-A-KP，

DNC-80-800-PPV-A-KP
