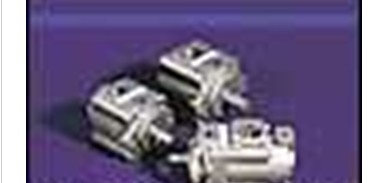

主要參數葉片泵ATOS，阿托斯技術樣本

E-SW/Z-SW編程軟件是Atos數字技術的通道大門。

DVD內容包括：軟件安裝使用手冊

現場總線通訊手冊和配置文件（BC,BP,EH）

USB電纜直接連接到集成閉環控制放大器/控制器的USB接口，另一端與PC USB接口連接。

可選的USB光隔離適配器可以安裝在USB電纜和PC USB接口之間。

警告：放大器/控制器的USB 接口不是隔離的！

建議使用USB光隔離適配器連接電腦：

錯誤的接地連接可能導致高電位差，并產生高電流，從而導致

與集成閉環放大器/控制器連接的電腦損壞。

編程軟件根據放大器和控制器的通訊接口有不

同的型式：

PS = USB (NP), 串口 (PS) 和紅外線 (IR)

BC = CANopen

BP = PROFIBUS DP

EH = EtherCAT

總線通訊軟件（BC,BP和EN）包含了專用手冊

和配置文件，以便用戶能自己管理Atos電子產

品，通過總線控制。

特征：

閥自動識別

多級圖形界面

數字參數設定（增益，偏置，斜坡，線性度，顫振等）

實時參數修改

診斷和監測信號

預設定數據存儲到放大器和控制器

內部示波功能

自定義內部預設數據

適配器必須連接到PC的USB通訊接口，激活Atos數字電子器件適合的通訊接口。

PS型和AES型放大器的缺省配置為串行通訊接口，如果PC已經配

備RS232串行通訊接口，則不需要適配器。

= 軟件需通過網頁下載專區www.download.atos.com進行激活；包括一年的維護

= 僅限于再次供貨；不包括維護，不需要網站注冊

傳輸速率從1.6kbit/s到225kbit/s

編程軟件為DVD格式，可非常容易地安裝在個人計算機上。

直觀的圖形操作界面允許：

設置閥的功能參數

檢驗實際工作情況

識別故障并快速地解決故障

根據應用需求調節出廠預設參數

存儲閥的特定設置

存檔電腦中的特定設置

圖形界面按照不同的功能和參數進行編排。

該軟件根據選定的訪問級別自動識別有關的閥

型號并能調節顯示參數組。

不需要外部電壓（USB接口提供）

適配器連接PC USB接口到BC CANopen電纜

DB9插頭符合CiA規范DR303-1

USB插頭，A類

傳輸速率從10kbit/s到1Mbit/s

不需要外部電壓（USB接口提供）

指示燈顯示實際工作狀態

適配器連接PC USB接口到BP PROFIBUS DP電纜

DB9插座符合PROFIBUS RS485規范

USB插頭，A類

插入式直接連接到放大器

傳輸速率從1.6kbit/s到12Mbit/s

不需要外部電壓（USB接口提供）

指示燈顯示實際工作狀態

適配器連接PC USB接口到E-MI-AS-IR放大器

通過紅外端口直接與放大器通訊

USB插頭，A類

插入式直接連接到放大器

傳輸速率為9.6kbit/s

不需要外部電壓（USB接口提供）USB插座，A類

連接E-C-SB-USB/M12

USB插頭，A類連接PC接口

模式：USB2ISO全速 - 品牌：電子商店

模式：isCAN USB - 品牌：ifak系統

模式：isPro USBx12 - 品牌: ifak system

E-MI-AS-IR 放大器

軟件需用首次注冊的激活碼進行激活

包含軟件安裝，用戶手冊和總線配置文件（EDS用于BC，GSD用于BP和XML用于EH）

包括較新的編程軟件，用戶手冊，USB驅動程序和總線配置文件，見www.download.atos.com。

軟件和USB驅動程序可以按照下載專區所提供的“info.txt”文件的指示簡單進行安裝。

郵件會自動通知所有的注冊用戶什么時候更新軟件和技術文件。

偏置和增益參數的設定優化了

閥的液壓調節性能；圖表顯示了改變的效果

線性曲線可用10個坐標點進行修改；

可直接拖動圖表上的每一個點來修改線性設置。

能完全地表示出閥的實際工作情況和報警

連接PC USB接口和帶TEB/LEB放大器比例閥-ZO(R)，和40系列集成放大器/控制器。

USB 2.0全速（12MBps）

電隔離1kV

溫度范圍-40°~+50°（相對濕度25%~75%）

不需要外部電壓（輸出電流400mA，5V±10%）

MTBF＞1.2萬小時（MIL標準）

適配器連接PC USB口到PS串行電纜

DB9插頭符合RS232規范

USB插頭，A類

對于AES型放大器和Z-ME-KZ型控制器選擇E-A-PS-USB/DB9接口-見11.2節

交叉電纜連接帶通訊接口的數字式放大器/控制器的USB適配器DB9插頭。

閥的功能參數易于通過Atos特有的E-SW/Z-SW軟件程序啟動，使用適合的接口連接到數字式放大器/控制器。

E-SW/Z-SW軟件根據總線接口和/或P/Q復合控制可提供不同的版本：

軟件通訊接口（PS,BC,BP,EH）不可互換，必須單獨訂貨。

總線編程軟件可通過以下接口對電子器件進行編程：

RS232串行通訊接口適用于所有型式AES放大器和Z-ME-KZ控制器

USB通訊接口適用于所有閉環控制放大器/控制器，40系列

= 軟件可通過網頁下載專區www.download.atos.com進行下載；不包含維護和DVD。

網站注冊后，通過電子郵件收到激活碼（免費軟件許可）和登錄密碼以進入Atos下載區域。軟件

用戶安裝10天內保持激活狀態，10天后將被停用，直到用戶輸入密碼激活。

網站注冊后，通過電子郵件收到激活碼（軟件許可）和登錄密碼以進入Atos下載區域。軟件自用

安裝10天內保持激活狀態，10天后將被停用，直到用戶輸入密碼激活。
