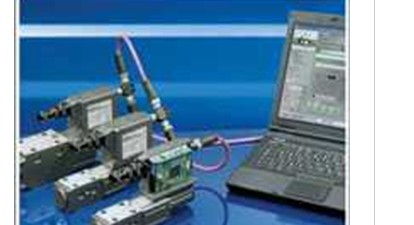

E-SW/Z-SW編程軟件是Atos數字技術的通道大門。
編程軟件為DVD格式,可非常容易地安裝在個人計算機上。
直觀的圖形操作界面允許:
設置閥的功能參數
檢驗實際工作情況
識別故障并快速地解決故障
根據應用需求調節出廠預設參數
存儲閥的特定設置
存檔電腦中的特定設置
圖形界面按照不同的功能和參數進行編排。
該軟件根據選定的訪問級別自動識別有關的閥
型號并能調節顯示參數組。
編程軟件根據放大器和控制器的通訊接口有不同的型式:
PS = USB (NP), 串口 (PS) 和紅外線 (IR)BC = CANopen
BP = PROFIBUS DPEH = EtherCAT
總線通訊軟件(BC,BP和EN)包含了專用手冊
和配置文件,以便用戶能自己管理Atos電子產
品,通過總線控制。特征:
閥自動識別多級圖形界面
數字參數設定(增益,偏置,斜坡,線性度,顫振等)
實時參數修改診斷和監測信號
預設定數據存儲到放大器和控制器
內部示波功能自定義內部預設數據
DVD內容包括:軟件安裝使用手冊
現場總線通訊手冊和配置文件(BC,BP,EH)
USB電纜直接連接到集成閉環控制放大器/控制器的USB接口,另一端與PC USB接口連接。
總線編程軟件可通過以下接口對電子器件進行編程:
RS232串行通訊接口適用于所有型式AES放大器和Z-ME-KZ控制器
USB通訊接口適用于所有閉環控制放大器/控制器,40系列
軟件可通過網頁下載專區www.download.atos.com進行下載;不包含維護和DVD。
網站注冊后,通過電子郵件收到激活碼(免費軟件許可)和登錄密碼以進入Atos下載區域。軟件
用戶安裝10天內保持激活狀態,10天后將被停用,直到用戶輸入密碼激活。
網站注冊后,通過電子郵件收到激活碼(軟件許可)和登錄密碼以進入Atos下載區域。軟件自用
安裝10天內保持激活狀態,10天后將被停用,直到用戶輸入密碼激活。
軟件需通過網頁下載專區www.download.atos.com進行激活;包括一年的維護
可選的USB光隔離適配器可以安裝在USB電纜和PC USB接口之間。
警告:放大器/控制器的USB 接口不是隔離的!
建議使用USB光隔離適配器連接電腦:
錯誤的接地連接可能導致高電位差,并產生高電流,從而導致
與集成閉環放大器/控制器連接的電腦損壞。
適配器必須連接到PC的USB通訊接口,激活Atos數字電子器件適合的通訊接口。
PS型和AES型放大器的缺省配置為串行通訊接口,如果PC已經配
備RS232串行通訊接口,則不需要適配器。
對于AES型放大器和Z-ME-KZ型控制器選擇E-A-PS-USB/DB9接口-見11.2節
交叉電纜連接帶通訊接口的數字式放大器/控制器的USB適配器DB9插頭。
閥的功能參數易于通過Atos特有的E-SW/Z-SW軟件程序啟動,使用適合的接口連接到數字式放大器/控制器。
E-SW/Z-SW軟件根據總線接口和/或P/Q復合控制可提供不同的版本:
軟件通訊接口(PS,BC,BP,EH)不可互換,必須單獨訂貨。
僅限于再次供貨;不包括維護,不需要網站注冊
軟件需用首次注冊的激活碼進行激活
包括較新的編程軟件,用戶手冊,USB驅動程序和總線配置文件,見www.download.atos.com。
軟件和USB驅動程序可以按照下載專區所提供的“info.txt”文件的指示簡單進行安裝。
郵件會自動通知所有的注冊用戶什么時候更新軟件和技術文件。
USB 2.0全速(12MBps)
電隔離1kV
溫度范圍-40°~+50°(相對濕度25%~75%)
不需要外部電壓(輸出電流400mA,5V±10%)
MTBF>1.2萬小時(MIL標準)
DB9插頭符合RS232規范
USB插頭,A類
傳輸速率從1.6kbit/s到225kbit/s
不需要外部電壓(USB接口提供)
DB9插頭符合CiA規范DR303-1
USB插頭,A類
傳輸速率從10kbit/s到1Mbit/s
不需要外部電壓(USB接口提供)
指示燈顯示實際工作狀態
DB9插座符合PROFIBUS RS485規范
USB插頭,A類
插入式直接連接到放大器
傳輸速率從1.6kbit/s到12Mbit/s
不需要外部電壓(USB接口提供)
指示燈顯示實際工作狀態
通過紅外端口直接與放大器通訊
USB插頭,A類
插入式直接連接到放大器
傳輸速率為9.6kbit/s
不需要外部電壓(USB接口提供)
連接E-A-PS-USB適配器和集成PS型放大器/控制器(AES, AEG, AEZ, TES s31, LES s31,PES, AERS, TERS, TEZ s10, LEZ s10)數字式比例閥-ZO(R),
和帶總線接口(BC, BP, EH)的AES型放大器。
連接E-A-BC-USB適配器和集成BC型放大器/控制器 (AES, TES, LES, PES, AERS, TERS,TEZ, LEZ) 數字式比例閥-ZO(R)。
數字式電液伺服執行器是執行位置閉環控制
的獨立的單元。
完整的運動控制周期是由外部信號(來自機
器PLC單元)或控制器的內部編程信號控制
工作的。
S選項在基本位置控制基礎上,增加了壓力/
力復合控制,需要1個壓力傳感器或1個力負
位置控制的精度取決于所選的位置傳感器。根據系統的需求,控制器有四種不同的傳感器接口:電位計式或模擬信號(A型),SSI或編碼式(D型)。帶
數字式接口的傳感器有高分辨率和的測量精度,與總線通訊接口組合使用時,可以獲得較佳的性能。
帶模擬式接口的傳感器更為簡單,是高的解決方案。
壓力/力控制的精度取決于所選的壓力/力傳感器。
伺服執行器由一個帶位置傳感器的伺服油
缸,以及集成放大器+軸控制器的伺服比例閥
組成,出廠預組裝和測試。
帶可選的總線接口,用于設置功能參數,參
考信號和進行實時診斷。
USB接口為缺省配置,用于連接Atos PC軟
件,AZC根據客戶需求配置,以滿足特殊應
用的需求。
載傳感器,出廠預組裝和接線。
直動式或先導式數字型比例閥包括集成到閥上的放大器+軸控制器,執行液壓機構的位置閉環控制。
軸控制器由外部或內部產生的位置參考信號控制工作的。
關于集成式軸控制的詳細信息見技術樣本FS230。
S選項在位置控制基礎功能上,增加了壓力(SP)或力(SF和SL)閉環控制。
根據液壓系統的實際狀況,通過復雜的算法進行壓力(力)控制的轉換。
關于SP,SF,SL控制的詳細信息,見技術樣本GS212.
總線連接允許閥直接與機器控制單元通訊,用于設置數字參考信號,
進行閥故障診斷和設置功能參數。主插頭仍可接受模擬型參考信號,便于調試和維護。
關于現場總線的詳細信息請見技術樣本GS510。
補償設置范圍:20~350bar(對090為315bar)
補償標準設定:280bar(對090為250bar)
差動補償設置范圍:10~40bar
差動補償標準設定:14bar
如右圖所示為進油口壓力,排量以及轉
速之間的變化關系
響應時間和峰值壓力為當泵排量從 0%
→→0%變化,出油路瞬時打開和
關閉時獲得
壓力/力復合控制需要安裝壓力傳感器或負載傳感器以測量實際壓力/力值。
壓力傳感器易于集成到系統上,是高的解決方案,
可實現位置/壓力和位置/力復合控制(關于壓力傳感器的詳細信息,見技術樣本G465)。負載
傳感器在位置/力復合控制中允許用戶獲得較高調節精度和準確度。
遠程壓力/力傳感器的特性是必須選擇與其匹配的應用需求,
以獲得較佳的性能:傳感器的額定范圍必須不過較大調節壓力/力的115%~120%。
所提供泵D2口開,D1口塞住。在安裝之
前,泵內至少注滿為其體積的3/4的液壓
油,保持在水平位置。泵除了要安裝在
油面以下,我們還建議在進油口和泄油
口之間插入一個擋板。
法蘭 SAE 3000 2″法蘭 SAE 6000 1 1/4″3/4″ BSPP
調節螺釘每轉動一圈可改變排量3.2cm?/rev
可調范圍為較大排量的50%到
斜盤傾角和出口流量變化,但流量和壓力的
乘積確保恒定。
小工作壓力為80bar時調節特性較好。
選擇LW控制形式時,訂貨必須標明所需的
功率(如:1450rpm時10KW)。
通過外部節流孔產生一個壓差,使泵的排量
自動變化。改變節流孔從而改變流量(不依
靠負載)。
負載傳感器控制總是包括限制較大壓力的液壓補償。
對于雙聯泵,此調節螺釘可能因安裝位
置而不提供,詳情請與我們的技術部門 聯系。
調節螺釘每轉動一圈可改變排量2.2cm?/rev,可調范圍為較大排量的50%到。
對于雙聯泵,此調節螺釘可能因安裝位置而不提供,詳情請與我們的技術部門聯系。
在變化的工作壓力下能獲得恒定的驅動力矩。
