適用于符合DIN51524...535標準的液壓油或
具有相同潤滑特性的合成液。
此類泵有單軸或通軸結構。通軸結構能與
PFE型葉片泵或PFG型齒輪泵組成多聯泵,見
樣本A190部分。
排量范圍寬, 排量從1.7cm?/rev到25.4cm?/rev。
較高壓力可達350/500bar。
同PFE型葉片泵(樣本A005部分)組成多聯泵的附加下標,見 9 節
僅對PFR-3和PFR-5:
XA = (通軸,法蘭和聯軸器)同PFE-31連接
XB = (通軸,法蘭和聯軸器)同PFE-41連接
XC = (通軸,法蘭和聯軸器)同PFE-51連接
完整的多聯泵型號見樣本A190部分:
PFR+PFE=PFRX*E
任意位置。如果泵是立式安裝,建議在出油油管處安裝一個適當的排氣閥(請咨詢我們的技術部門)。
該類泵不能自吸,建議安裝在油面以下。如安裝在油面以上,要求背壓閥在吸油口,并且泵的中心點不
能高于較油面150mm。泵軸帶一個偏心凸輪,凸輪通過軸的轉動使柱塞產生位移,從而形成吸油及
排油。為得到較好的工作性能, 電機軸與泵軸的連接應該提供平衡聯軸器,參見 10 節。
PFR泵允許正、反運轉,不改變液流方向。
建議用點動起動泵,使泵充油并擰下排氣塞。
Atos數字式放大器具有CE標志,符合應用規范要求(如抗磁性/抗干擾性EMC規范)。
安裝、接線和啟動程序必須遵照樣本F003部分的總則和E-SW-PS編程軟件的用戶手冊進行。
放大器的電子信號(如監測信號)禁止直接驅動作為安全功能的啟用信號,
如控制機器安全型元件的開/關,這也是歐洲標準的要求(流體系統和元件的安全要求,EN-982)。
電氣特性:
功能參數出廠時預調到較佳性能

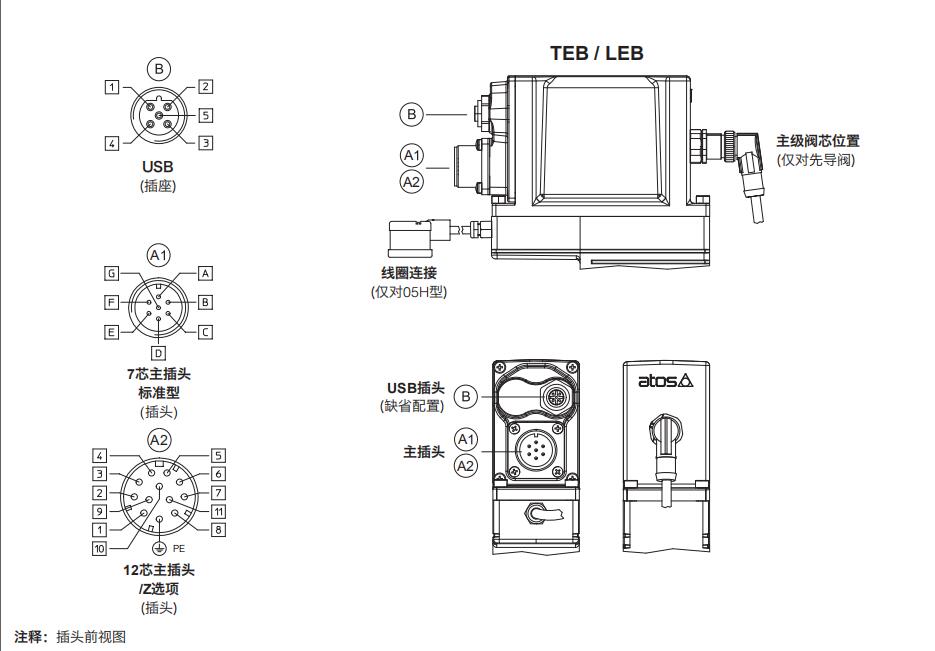

7芯主插頭④用于連接電源,模擬輸入參考
信號和監測信號
5芯USB插頭⑤為缺省配置
/Q選項需配7芯主插頭用于使能信號
/F選項需配7芯主插頭用于故障信號
/Z選項需配12芯插頭,用于附加的使能和
故障信號
電源供電極性接反保護功能
工作溫度范圍:-40 ~+60
IP66/ IP67防護等級
堅固的結構
CE符合EMC規范
軟件特征:
直觀的圖形操作界面
設置閥的功能參數:偏置,增益,斜坡,顫振
線性功能用于液壓調節
設置PID增益
選擇模擬型輸入/輸出范圍
完整的故障診斷功能檢測放大器的狀態
內部示波功能
通過USB接口現場更新固件

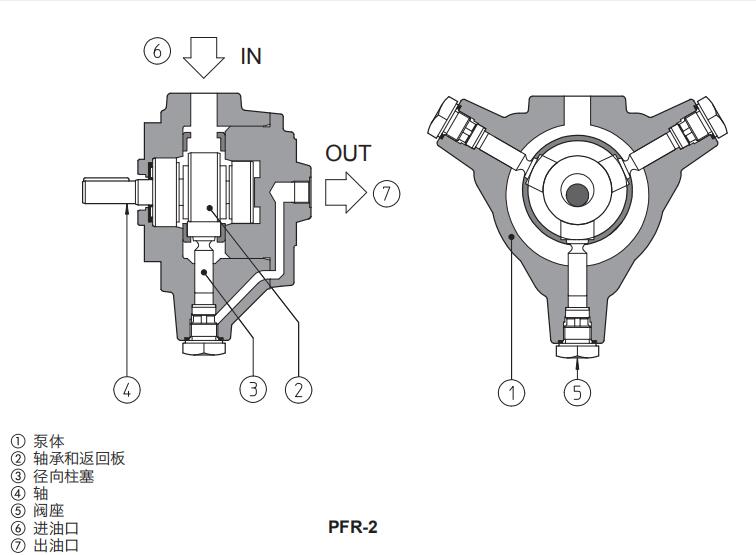

PFR是柱塞③(無返回彈簧)正驅動結構定
量徑向柱塞泵,具有高性能、噪音特性。
數字型電子放大器①根據輸入參考信號為滑
閥型或錐閥型以及直動式和先導式比例閥提
供閉環控制型位置調節。
TEB型直動式方向/流量控制閥,帶一個集成
式閥芯位置傳感器②。
LEB型先導式方向控制閥,帶兩個集成式閥
芯位置傳感器②和③。
在多聯泵中,作用在一級軸(驅動軸)上的總扭矩是各單泵軸上的扭矩的總和,
但必須作用在驅動軸上的總扭矩不得過表中所列值。
在泵旋轉時,平衡聯軸器可以較大限度地減小不平衡質量力造成的振動。
D=缸徑[mm];d=桿徑[mm
計算靜態密封摩擦的步驟如下:
1. 提取對應速度V=0m/s時,相應的 C 值,見8.4節
2. 根據密封系統選出相應的曲線(見8.5節)
3. 工作壓力與曲線的交點取決于缸徑的大小
4. 提取相應的A值
5. Fsf = A . (D + d) + C [N]
計算動態密封摩擦的步驟如下:
1. 相交的速度取決于密封系統的曲線,見8.4節
2. 提取相應的C值
3. 根據密封系統選出相應的曲線(見8.5節)
4. 工作壓力與曲線的交點取決于缸徑的大小
5. 提取相應的A值
6. Fsf = A . (D + d) + C [N]
D=缸徑[mm];d=桿徑[mm]
Atos PC軟件可根據客戶要求對放大器進行配
置,滿足特殊應用場合的需求。
PFR-3和PFR-5型泵有兩個通常關閉的排氣孔,排氣孔位于P口附近。
建議安裝一個垂直的管子連接到吸油口法蘭前的吸油管上,以便充油和排氣。
泵軸不允許有軸向和徑向載荷、
聯軸器應能吸收峰值負載。
符合DIN51524...535的液壓油,其他油液見 1 節
ISO 4406 標準 21/19/16 NAS 1638 10 級,安裝過濾精度為25?m 的進油過濾器,(β10 75 TJ值)
在符合ISO4412-1的環境條件下測得:軸轉速1450rpm、基于油溫50 ,ISO V G46標準液壓油。
驅動每種泵所需的扭矩值在 4 節的“扭矩-壓力”曲線中可查到,見 4 節。
下表所列的聯軸器由Atos提供,它們必須與相關的聯軸器護罩(scoda提供)配套使用,表中列出了幾種泵及標準電機配用的Atos平衡聯軸器和Scoda
聯軸器護罩。
密封系統可能影響桿徑的平滑運動,因此建議對以下應用場
合的密封摩擦力進行評估:帶閉環控制的伺服執行器
桿徑定位精度高的伺服油缸速油缸(<0.05m/s)
以下標準適用于CK,CH,CN和CC系列油缸,對于大缸徑CH系列油缸,請聯系我們技術服務部門。
為了使緩沖器能在各種應用場合中使用,我們研發出三種不同的緩沖方式:
慢速,帶緩沖調節,速度 V ? 0.5 ? Vmax
快速,不帶緩沖調節,速度 V > 0.5 ? Vmax
快速,帶緩沖調節,速度 V > 0.5 ? Vmax
針閥帶緩沖調節,以優化緩沖性能。
液壓緩沖器是一種“阻尼器”,用來消除活塞桿沖向油缸行程終端時所產生的與質量有關的能量,讓
活塞桿到底機械接觸之前降活塞桿的速度,因此避免了機械沖擊,增加了油缸和整套系統的平均壽命。
如右圖所示,緩沖腔內的壓力接近于狀態,由此證明了緩沖過程是有效的。右圖把的壓力
值和典型的真實壓力值進行了比較。
根據所選的缸徑/桿徑,找出適當的螺紋桿疲勞壽命曲線圖。
圖表中不包括抗疲勞缸/桿。
根據對應桿下相交曲線的工作壓力,并確定預期的桿壽命周期。
如果計算出桿的疲勞壽命于500.000次,則建議我們技術部對此進行仔細的分析。
螺紋桿是油缸關鍵的部分,因此油缸的預期工作壽命由螺紋桿預期的疲勞壽命測得。
由于桿徑的疲勞斷裂會在沒有任何警報的前提下會突然發生,因此
如果桿徑受疲勞應力(如果油缸通過推動負載工作則不需要)以及螺紋桿預期的疲勞壽命和所需油缸的工作壽命相關聯的話,
則建議對螺紋桿經常進行檢查。
下列圖表不包括工作壓力過250bar時的抗疲勞螺紋桿。
該曲線被稱為工作條件,沒有考慮計算失調和橫向負載,會降預測的壽命周期。
該圖表有效用于采用標準材料和尺寸規格(見6.2節)或選項K“鍍鎳和鍍鉻”的桿徑(見6.3節)的油缸和伺服油缸系列。
對于不銹鋼系列螺紋桿(CNX系列)的疲勞壽命的預估,請聯系我們技術服務部。
對于雙桿徑油缸,機械壽命的計算不適用于次級螺紋桿弱于主級螺紋桿的情況。
壓力液壓系統(<10bar),密封摩擦力會有顯著的影響
以下部分根據密封系統所選的CK,CH和CK*型伺服油缸計
算靜態和動態密封摩擦。
前緩沖圖表根據缸徑/桿徑規格標注,后緩沖圖表根據缸徑規格標注
該曲線適用于ISO46油液溫度40-50℃的礦物油:
由于高粘度變化,水或水基液的使用和溫度高/會影響緩沖性能,因此考慮標準礦物油
緩沖插件完全關閉時,調節Emax值,緩沖插件打開時,較大能量消耗增加,因此要減小緩沖腔的較大壓力
緩沖圖表是在緩沖腔較大壓力320bar下測得
根據所選的緩沖按下列計算步驟校核可被吸收的較大能量值:
消耗的總能量E為動能Ec和勢能Ep(水平面的勢能Ep=0)之和。
(動能)取決于質量和速度
(勢能)取決于重力和右圖所示油缸的傾斜度α
對于前緩沖: 對于前緩沖:
根據活塞桿類型、緩沖側(前側和后側)和油缸系列(CK,CH,CN系列油缸見7.4節或CC系列油
缸見7.5節)確定合適的緩沖圖表。
橫切工作壓力和缸徑/桿徑交點得到對應的Emax值
損耗的E值和Emax相比,并根據下面的公式進行驗證:
對于高速和緩沖行程短的危險應用,建議對緩沖進行評估,詳細信息請聯系我們技術服務部。
輸入/輸出桿徑速度比應用場合,桿徑密封間部分困油“回
吸”可能引起泄漏,因此建議正確使用下列的回吸圖表。
油缸技術樣本中的基本密封性能不足以全面評價密封系統
的性能,以下部分是對小輸入/輸出桿徑速度比,靜態和
動態密封摩擦的附加驗證。
