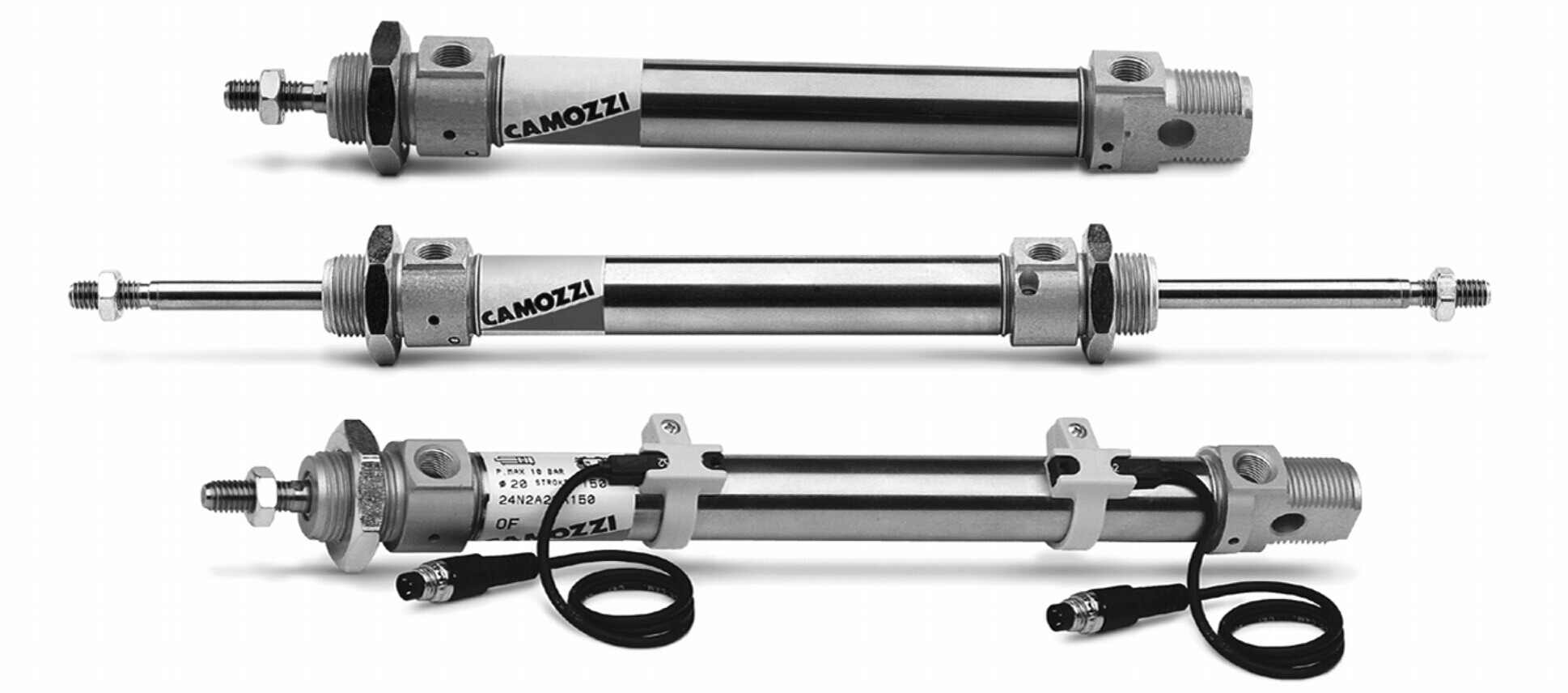

意大利康茂盛標準氣缸，產品介紹

工作壓力 1 ÷ 10 bar（雙作用）

2 ÷ 10 bar（單作用）

介質 潔凈空氣，不需潤滑。如使用了油霧潤滑，應不間斷的使用油霧潤滑（建議使用 ISO VG32 潤滑油）

速度 10 ÷ 1000 mm/s （空載）

16, 24 和 25 系列微型氣缸的安裝尺

寸符合 CETOP RP52-P 歐洲標準和 ISO

6432 標準。

通過安裝磁性接近開關，可得到活塞的位

置信號。

25 系列氣缸具有可調氣緩沖裝置。

注：1. 安裝附件及磁性接近開關需單獨訂購

2. 磁性接近開關請參閱 1/9.05.01 頁

A 安裝附件

A = 標準型（前端蓋螺母 + 桿端鎖緊螺母）

RL = 帶桿鎖緊裝置（僅缸徑 20 和 25）

100 行程（mm）

= 標準型

V = 氟橡膠桿密封件

W = 全氟橡膠密封件（較高工作溫度 +130°C，僅 25 系列）安裝方式 螺母，法蘭，腳架，耳軸

行程 缸徑 8, 10 mm：10 ÷ 250 mm - 缸徑 12 mm：10 ÷ 300 mm - 缸徑 16 mm：10 ÷ 600 mm - 缸徑 20, 25 mm：10 ÷ 1000 mm

結構形式 法蘭式

工作方式 單作用或雙作用

材料 陽極氧化鋁合金端蓋，不銹鋼缸筒及活塞桿，聚氨酯密封件

 3. 25 系列無單作用氣缸

氣缸缸筒和兩端蓋采用機械滾壓封

裝，獨特的設計及裝配，確保所有部件

成一直線。缸內均裝有機械緩沖墊，以

減少高沖擊負載引起的疲勞和噪聲。

24、25 系列的活塞上裝有永磁體，

 4. 單作用氣缸較大行程為 50 mm

材料

A = 軋輥 AISI 303 不銹鋼活塞桿，AISI 304 不銹鋼缸筒，陽極氧化鋁合金端蓋

16 缸徑

08 = 8 mm - 10 = 10 mm - 12 = 12 mm - 16 = 16 mm - 20 = 20 mm - 25 = 25 mm

缸徑 16 系列：8, 10, 12 mm - 24 和 25 系列：16, 20, 25 mm

工作溫度 0 ÷ 80°C（干燥空氣為 -20°C）
