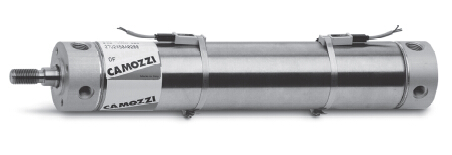

CAMOZZI緊湊型氣缸，康茂盛品牌YS

機能圖符號

A = 鋁合金缸筒，軋輥不銹鋼活塞桿

QP 系列短行程氣缸

1. 氣缸終端停止必須借助于外力，避免活塞直接碰撞

 氣缸的前、后端蓋。

2. 對于缸徑 12 - 16 - 20 - 25 mm 的單作用氣缸，其

 尺寸 G+，G1+ 和 N+ 需相應增加 5 mm。

工作方式 單作用和雙作用（QP），雙作用（QPR）

材料 陽極氧化鋁缸筒，軋輥不銹鋼活塞桿，丁腈橡膠密封件（氟橡膠需特殊訂貨）

工作溫度 0 ÷ 80°C（干燥空氣為 -20°C）

QPR = 防旋轉型

2 工作方式

1 = 單作用，前彈簧（僅限 QP 系列）

安裝方式 借助缸體上的通孔或螺紋孔安裝

工作壓力 1 ÷ 10 bar（雙作用），2 ÷ 10 bar （單作用）

介質 潔凈空氣，不需潤滑。如使用了油霧潤滑，應不間斷的使用油霧潤滑（建議使用 ISO VG32 潤滑油）

行程 QP 系列：缸徑 12 ÷ 25 的較大行程為 150 mm / 缸徑 32 ÷ 100 的較大行程為 200 mm

QPR 系列：缸徑 12 的較大行程為 50 mm / 缸徑 16 的較大行程為 75 mm / 缸徑 20 ÷ 100 的較大行程為 100 mm

行程 如果使用磁性接近開關，氣缸行程需不小于 10 mm

結構形式 緊湊型（QP），帶導向裝置防旋轉（QPR）

缸筒外部平行于活塞桿軸線的導槽內可

直接放置磁性接近開關，以感測活塞的位置信號。

系列

QP = 標準型

缸徑 12，16，20，25，32，40，50，63，80，100 mm

QP 系列短行程氣缸，通常也稱為薄型氣缸，其缸徑從 12 到 100 mm 共十種。該系列

氣缸的特點是其軸向尺寸比相同缸徑的其他系列氣缸要小，因此非常適合于安裝在較小的

空間內。可用缸筒上的通孔或內螺紋通過螺釘直接固定在機器上，也可以通過專用腳架、

耳軸等附件與機器相連接。

QPR 系列短行程氣缸是在 QP 系列氣缸

的基礎上，增加了導向裝置，能使活塞桿承

受一定的偏轉力矩和徑向負載。

2 = 雙作用

3 = 雙作用，雙出桿
