德國費斯托位置傳感器，產品YS與特點

電纜測試條件 彎曲強度: 遵循 Festo 標準

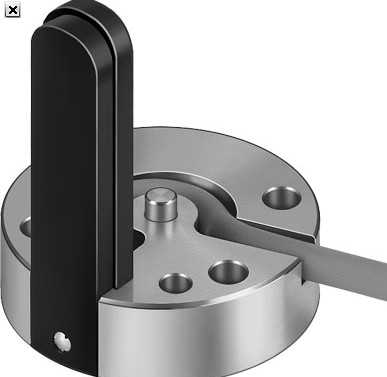

得益于其極為緊湊的結構，SDAS-MHS 是用于爪手、緊湊型氣缸及所

有安裝空間有限的應用場合的解決方案。

拖鏈: 5 百萬次循環，彎曲半徑 28 mm

抗扭轉: > 300,000 次, ± 270°/0.1 m

電纜護套顏色 灰色

電纜護套材料 TPE-U(PUR)

材料信息：針腳觸點 鍍金銅合金 –

結構特點 用于 T 型槽

安裝位置 任意

安裝方式 螺絲夾緊

RCM mark

KC 標記 KC EMC

CE 標記（見合格聲明） 符合歐盟 EMC 指令

防護等級 IP65, IP68

SDAS-MHS 用于和氣缸一起組成非接觸式活塞位置反饋。一個設備集

合了兩種功能。

電纜長度 [m] 0.3 2.5

電纜屬性 適用于拖鏈/機器人

2. 用作可編程接近開關，SDAS-MHS 以二進制信號反饋活塞位置，

標準為 24 V 輸出信號。另外，通過設備上的電容控制鍵在感測范圍

內可示教兩個接近開關開關點。

材料注意事項 RoHS 合規

不含鹵素1. 用作位置變送器時，其輸出與感測范圍內行程成正比的信號，信

號可用 IO-Link? 通信標準。而且，4 條通道可通過 IO-Link? 編程為

接近開關、區域值比較器或遲滯比較器。

機電元件 SDAS-MHS- … -0,3-M8 SDAS-MHS- … -2,5-LE

電接口 1

連接方式 帶插頭電纜 電纜

連接技術 M8x1, A編碼，符合 EN 61076-2-104 開放式

針腳/芯數 4

安裝方式 螺紋鎖定 –

連接方向 同軸向

電纜柔性安裝時，環境溫度 [°C] –20 … +70
