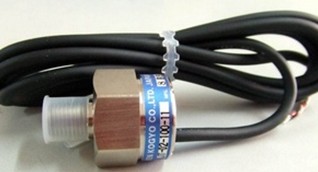

主要參數半導體壓力開關YUKEN，DSHG-04-3C*-D24-N-50

安裝泵時，應定位加注口

向上。盡可能使用彈性聯軸器，并避免

彎曲或推力產生的任何應力。

大允許偏差小于0.1 mm TIR， 大允許誤差小于0.2°。

泵入口處的允許吸入壓力介于-16.7和+50 kPa之間。

對于吸入口的管道，請使用與管道法蘭相同直徑的管道。

確保泵吸入口的高度距離儲液器中的油位不到一米。

可能需要從泵殼中排出空氣

出口線去除振動的原因。空氣流血

閥門（型號ST1004  -  *  -  10 *，265頁）建議用于此目的。

首次啟動前，請將泵殼注滿干凈油通過灌裝口。

為了避免在首次啟動時堵塞空氣，調節控制閥使排出的油從中排出

泵直接返回油箱或執行器在空載時移動。

在發貨時，該裝置已預設為 大輸送量和小排放壓力。

調整預設的輸送和壓力以滿足您的系統要求。

順時針旋轉調節螺釘會增加壓力。

該泵沒有位移調整功能。如有必要，安裝流量控制閥。

基于長期的經驗，噪音和高性

壓力為7 MPa，泵轉速為1500 r / min，測量距離為1 m時的全截止噪音至55 dB（A）

（ARL1-16的代表值）。該系列還具有高性，基于Yuken長期制造活塞泵的經驗。

輕巧緊湊與AR系列變量活塞泵相比，該系列的質量和體積均降了40％，實現了輕巧緊湊的設計。

當使用鋼管作為吸入口或排出口時，會產生從管道到泵的過大負荷

噪音過大。無論何時擔心過載，請使用橡膠軟管。

通過止回閥可以釋放反向流動。用于相同的目的

至于類型2.由外部先導壓力操作，不論初級

EBG-03安全閥的壓力預設值等于壓力調節的上限

范圍加2 MPa（290 PSI），流速為50 L / min（13.2 U.S.GPM）。

它們配有一體式止回閥，可在從二級端口自由反向流動時使用

需要主端口。有各種類型的閥門，包括順序閥和平衡閥

其中一部分由電路中的壓力升高操作，無論是內部還是遠程檢測。

有關閥門類型的詳細信息，請參見以下頁面。類型1僅適用于壓力調整范圍L和M.

帶有輔助導閥的型號用于必須在比調節壓力的外部先導壓力下操作閥門

（類型N，A和B：約為調節壓力的1/8; C型：約1/16）。這不適用于壓力調節范圍L和M以及閥門類型1

要調節壓力，請松開鎖緊螺母并順時針緩慢旋轉壓力調節螺釘以增加壓力

或逆時針減壓。調整后，不要忘記擰緊鎖緊螺母。

連接類型1和4（內部排水）的二級側壓力端口和類型2和3的排水端口（外部

在靠近大氣壓的背壓下直接排放到儲層。

有兩個螺紋連接主壓力端口。它們可以相互連接;一個作為入口和

另一個作為出口或閥門可以通過插入其中一個壓力端口來使用。

如果泵安裝在油位以上，則應設置吸入管和吸入管過濾器

于泵的位置，以防止吸入管中的空氣。根據圖表安裝排水管并確保

泵殼內的壓力應保持在小于0.1MPa的正常壓力和喘振壓力下

小于0.5 MPa。管道長度應小于1 m，管端應小于1 m

應該浸沒在油中。在ARL1泵的情況下，接頭的擰入扭矩為55至

75 Nm。不要對配件施加彎曲和推力扭矩。

有各種類型的閥門，包括順序，卸載和壓安全閥，所有這些都是

通過電路中的壓力升高來操作，無論是內部還是遠程檢測。

可提供子板。從上表中子板型號。不使用子板時，安裝表面應具有良好的機加工表面。

可以用作壓減壓閥，但是

小心發生喘振壓力。用來控制

兩個或更多執行器的操作順序。如果初級壓力過

壓力設定，有效流體輸送到二次側。

用于與類型2相同的目的。由外部飛行員操作

壓力與初級壓力無關。用作卸荷閥。

如果外部先導壓力過壓力設定值，則轉動泵

通過將所有流體釋放到罐中來卸載。

用于通過在執行器上產生壓力來防止重力下降

返回方。如果初級壓力過壓力設定，則流體為

釋放以保持壓力恒定。用于控制

兩個或更多個致動器的操作順序。如果初級壓力過

壓力設定，有效流體輸送到二次側。

EBG-06的相同值預設值等于壓力調節范圍的上限加3.5 MPa（510

 PSI）流速為100 L / min（26.4 U.S.GPM）。

EBG-10的相同值預設值等于壓力調節范圍的上限加上4 MPa（580

 PSI）流速為200 L / min（52.8 U.S.GPM）。

在工作壓力的上限或者使用的流量的上限不同的情況下

規定的 大流量，請根據計算出的值調整并確定安全閥的設定壓力

從下面的公式。

 設定壓力=（工作壓力上限）+（附加壓力指示打擊）

要降設定壓力，逆時針轉動安全閥壓力調節螺釘。調整后，務必擰緊鎖緊螺母。

此端口未使用。它是由于身體的共同使用而提供的

使用噪音型先導式安全閥。

在子板上，插入與此端口對應的端口。

EBG-03/06/10系列閥門根據先導閥（EDG-01）的型號改變，將型號從50改為51。

當前和新設計之間的規格和特性沒有變化。

安裝尺寸可互換，但外形和尺寸改變為

 由于先導閥的改進和其他修改，如下所示。

壓力。通過止回閥可以釋放反向流動。用于相同的目的

類型1.由外部先導壓力操作，不論主要壓力

壓力。通過止回閥可以釋放反向流量。

提供法蘭套件。訂購時，請從下表中套件。此外，型號PM10不使用管道

法蘭。管道法蘭套件的詳細信息請參見262頁。

對于F5-06-B-1021或F5-10-B-10型套筒焊接，由于法蘭強度，操作壓力可能會受到限制。

有關F5-06-A-1021和F5-06-B-1021的詳細信息，請參閱20頁。

AR / A / A3H系列變量柱塞泵和PV2R系列葉片

泵可以直接安裝在這些電動機上。功率輸出范圍從0.75到18.5千瓦。

有兩種類型：泵軸為直接連接型直接插入空心電機軸（型號M1和M2）;和鐘罩

使用哪種聯軸器的型號（型號M3至M7）。易于安裝泵

不用擔心定心不足引起的噪音和振動。尺寸緊湊，安裝空間小。

安全，因為旋轉部件沒有暴露。該閥門是通過結合小型高性能1/8而得到的

比例電液式先導溢流閥專用開發了噪音安全閥。

使用此閥門，可以調節系統壓力

與輸入電流成比例。請注意，此閥門用于

與適用的功率放大器配合使用。

主要參數半導體壓力開關YUKEN，DSHG-04-3C*-D24-N-50
