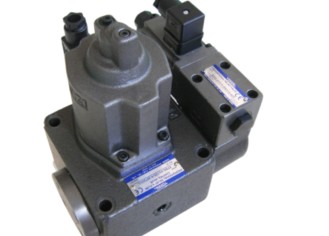

油研比例閥主要特點，EFBG-06-250-H-20T

合理的流路包括強濕式電磁閥和5室系統

該設計實現了世界上 高水平的高壓，高流速和壓力損失。

壓力和流量明顯高于我們的傳統產品。

UL / CSA產品也可用于支持海外設備。此外，CE Markin

與標準產品兼容

上述DIN連接器類型中增加了導通指示燈。

您可以輕松檢查renoid的當前方向。

特殊接線方式（M12-4針式連接器型，中心DIN連接器型，

關于中心DIN M12-4針式連接器型，德國連接器型）

有關詳細信息，請參閱307和308頁。

有關使用中性和單側位置的閥門的詳細信息，請參見300頁。

N1：AC / DC轉換類型（線圈符號R *）不適用于帶有通電指示燈的DIN連接器類型。

也可用于磷酸酯類液壓油。但是，在磷酸酯類的情況下，密封是特殊的（氟化橡膠）。

請?jiān)贒ell號碼的開頭“F-”。

也可作為特殊接線方式：“M12-4針式連接器型”

“中心DIN連接器型”“中心DIN M12-4針型連接器型”“型號連接器型”

我的意思是有關詳細信息，請參閱307和308頁。

在上面的型號配置中，指示的格式是選項和選項處理。所有閥門（包括型號中所示類型）均視為選件，因此請?jiān)谶x擇時提前確認交貨日期。

在3C60型閥門中，在氣缸端口A和B之間安裝一個執行器（見下圖），其運動到達行程末端并停止。

在該條件下將閥門切換到空檔位置時，無論工作范圍內的電壓如何， 大流量如下表所示。

除傳統的接線盒類型和DIN連接器類型外，還適用于串行傳輸

M12-4針式連接器型，中心DIN連接器型有助于縮短接線過程，防水

您可以根據的德國連接器類型和應用進行選擇。

大工作壓力：約10％（31.5→35 MPa）

罐側允許背壓：約30％（16→21 MPa） 大流量：約60％（63→100 L / min）

與傳統產品相比，壓降值降10％（1.0→0.9 MPa）★，對設備節能有效。

流量：60 L / min，閥芯類型3C2 P→A流量值。

盡管壓力高，流量大，壓力損失小，兩種電磁閥都帶有直流電磁閥，

總長度為210→205 mm，質量為2.2→1.85 kg，使其結構緊湊，重量輕。

除了高壓，高流量，通用型之外，還有一種無震動型，

可以 大限度地減少切換過程中的噪音和管道振動。

螺線管的高吸力和的彈簧力可提供而穩定的防污染操作。

I.E.C. Pub.529。因?yàn)樗螴P65，JIS C 0920 IP65（防塵和防噴型），

優異的防塵防水性。我們還提供IP67的德國連接器。

有關省電類型的詳細信息，請另行咨詢

大流量是不會導致閥門操作（切換）異常的極限流量。

大流量取決于閥芯類型，操作條件等。有關詳細信息，請參閱297至299頁上的標準型號表。

如果使用底板，請使用上面的型號訂購

賽。如果未使用子板，則閥門安裝表面

請完成大約6-S。

交流電磁閥（A *）不適用于無沖擊型。

如果您需要無震動交流電源，請更換AC / DC更換類型

請使用Noid（R *）。

起始電流值表示 大行程的有效值。

也可提供除上述之外的線圈符號。有關詳情，請另行咨詢。

適用于頻繁的手動閥切換。我

哦，因?yàn)樗鼛фi，將其固定在按下按鈕的狀態你可以

電氣接線部分是插入式，所以閥門可以刪除。

上表中 大流量與電壓之間的關系如下。 （但是，電壓應在可用范圍內。）

線圈符號限于D12，D24，A100，A120，A200和A240。

DSG-01-2B2-D24-S-70-L中心DIN連接器電氣連接方法

有關未描述的項目，請參閱296頁的標準產品型號配置。

這是一項創新的開發，融合了螺線管和其他部件的創新設計理念

高壓，高流量電磁閥。

因?yàn)樗菨袷降模运哂虚L(zhǎng)壽命和噪音，并且沒有油泄漏到外面。

以下兩種型號可供選擇，因此您可以根據應用選擇 佳閥門。

通用型......可在高壓（31.5 MPa）和高流量（120 L / min）下使用。

它可以抑制噪聲的非常小的振動和沖擊少......交換管道。

高吸力和的彈簧力可提供而穩定的防污染操作。

UL / CSA和CE標志產品也可用于支持海外設備。

除傳統的接線盒類型和DIN連接器類型外，適用于串行傳輸

M12-4針式連接器類型和中心DIN連接器類型，有助于縮短布線過程，

您可以根據應用選擇。

有關省電類型的詳細信息，請與我們聯系。

大流量是不會導致閥門操作（切換）異常的極限流量。

大流量取決于閥芯類型，操作條件等。有關詳細信息，

請參閱312至314頁上的標準型號表。

如果您使用的是子板，請使用上述型號訂購

有。如果未使用子板，則在閥門安裝表面上使用6-S請完成程度。

在彈簧偏置型中，螺線管安裝在SOL b側是標準配置，

但在此閥芯彈簧型的情況下，反向組件安裝在SOL a側

也可用。在反向裝配的情況下，液壓圖符號如下。

對于2B * A和2B * B型閥門，請參閱以下“帶中性位置和一側位置的閥門”。

除了上述標準型號表中所示的雙位閥之外，

還參考三位閥使用三個位置中的中性位置和SOL a激勵位置。

還有兩種類型的雙位閥：閥門（2B * A）和閥門（2B * B），

它們使用空檔位置和SOL b激勵位置。

DSG-01系列電磁操作切換閥采用60至70設計改造，

具有高壓，高流速，壓力損失和緊湊性。以下顯示了新舊比較。

有兩個接地端子，但使用哪一個并不重要。

號如果您不需要普通板，請取下普通板并使用它請。

同樣在DC電磁閥的情況下，極性無關緊要。

電源接通時請勿進行接線工作。電擊和死亡導致

請正確接線。錯誤的接線會導致設備進入

它可能會移動并導致嚴重事故。

油研比例閥主要特點，EFBG-06-250-H-20T
