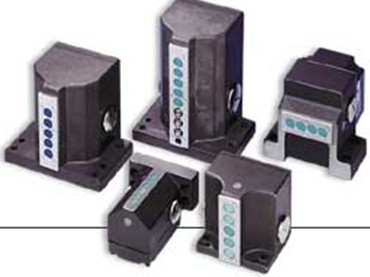

操作方式感應式組合開關euchner,MGB-L0-AR-AB5A1-M-109843

操作方式感應式組合開關euchner,MGB-L0-AR-AB5A1-M-109843

  • 所屬分類:德國安士能EUCHNER
  • 瀏覽次數:
  • 發布日期:2019-10-09
  • 產品概述
  • 性能特點
  • 技術參數

操作方式感應式組合開關euchner,安士能材質說明


連接安全控制系統或安全繼電器

不要使用帶脈沖的控制系統或安全繼電器進行監控

短路或關閉這些設備中的脈沖功能。該

開關在輸出線OA / OB上生成自己的時鐘信號。一個

下游設備必須容忍這些測試脈沖,其長度可達1 ms。

在一系列中,各個執行器編碼是相同的。用一個

機器或整個系統上的執行器類型允許快速和易于更換。

簧片觸點安裝在安全系統CMS的讀頭中。

簧片觸點的操作原理(常閉觸點或無觸點),安裝的簧片觸點數量及其物理布置確定讀頭的類型。

當受到來自致動器的磁場的影響時,簧片觸點上的觸頭片將閉合。

執行器和讀頭成對匹配,可用4種不同的外殼。

根據應用,系統操作員可以選擇矩形或圓柱形設計。

讀頭僅響應特定的配合部件,即

特定的致動器,分配給讀頭型。相同

適用于將讀頭分配給評估單元。評估單元是讀取下游的系統單元

頭。使用內部繼電器,它可以根據功能切換安全電路蘆葦接觸的位置。

防護等級IP 20的評估單元安裝在控制器中內閣。

如果評估單元檢測到簧片觸點在所有連接的讀頭上

處于特定位置,即所有執行器都在運行中

距離,安全觸點打開。

如果致動器遠離讀頭移動,則磁場

隨著距離的增加,簧片周圍的接觸會減少。當。。。的時候

達到關閉距離sar,簧片觸點返回其預先加載的位置(原始位置)。

接通電源后,設備會進行8秒的自檢(CES-AP-C01為1秒)。只有在此時間之后,系統才能運行。

如果執行器離開工作距離,則相關開關檢測到這種情況

遲260毫秒。如果使用多個開關,則值會相應增加(參見

開關鏈的系統時間。安全輸出OA和OB開關輕微

時間偏移。在10 ms的差異時間之后,它們遲具有相同的信號狀態。

距離根據安裝深度和安全防護材料而變化。

安裝多個安全開關時,請遵守規定的小距離,以避免相互干擾。

多個永磁體容納在致動器殼體中。

磁鐵的數量,它們在外殼中的位置(極化)和

磁場強度表征了執行器類型。

出于這個原因,它們也被稱為編碼執行器。

簧片觸點的靈敏度和磁體的場強

確定執行器和讀頭之間的切換距離。

各個傳感器單元的典型工作距離的圖表

在執行器和讀頭的技術數據中顯示。

提供了在x,y和z方向上的操作距離的圖示

用戶獲得有關執行器和讀頭必須如何的信息

定位。地定位時,讀頭位于中間位置

操作距離。

致動器和讀頭傳感器單元具有大的操作距離。

EUCHNER提供各種評估單位。選擇該單位作為要連接的讀頭數和整個系統的功能

根據EN 954-1要達到的類別。相關評估

以下各節將詳細介紹這些單位。

為了達到特定的安全水平,必須進行故障分析

使用安全相關組件的地方。

連接導線短路或導致故障

在關閉位置焊接簧片觸點。如果焊接簧片觸點,

磁力可能不足以打開觸點。對于

安全的原因,幾個簧片觸點(2或3,取決于開關

每個讀頭都安裝有)。

NC觸點/常開觸點組合用作示例。如果

當致動器移動到讀頭的操作距離中時,簧片接頭由磁鐵(在致動器中)切換。不同的磁鐵

極化分配給NC和NO觸點。下游

評估單元監控讀頭:讀取中的NC / NO觸點

頭必須始終具有相反的狀態。

如果不是這種情況,則評估單元上的安全觸點不是

切換后,設備切換到阻塞狀態。

讀頭固定在安全防護裝置的固定部分上,并使用雙芯或四芯電纜連接到評估裝置。

當安全防護裝置關閉時,執行器朝向讀數移動

頭。一旦在操作距離內有一個致動器(即

達到開啟距離sao)讀頭中的簧片觸點

開關,即他們改變他們的接觸位置。

這個事實的是門間隙設置可能會有所不同

在操作距離的范圍內。

EUCHNER的CMS安全開關的一個主要是執行器

讀頭可安裝在不銹鋼后面。這個屬性使

特別是可以在食品工業中使用該系統。

然而,切換距離隨材料減小和壁厚。

使用耐腐蝕安全螺釘(提供)進行安裝

防止安裝執行器和讀頭的防篡改守護。

根據EN 1088,聯鎖裝置是機械的或電氣的

只要可移動的安全防護裝置保持打開,設計用于防止機器元件操作的裝置。

如果控制概念,則使用沒有防護鎖定的安全開關

以確保這一點的方式構建

打開安全防護裝置或停止時間后機器立即關閉(停止命令由機器人觸發)

聯鎖裝置和沒有危險的進一步風險

機器功能)比訪問時間短。

用于連接帶或不帶脈沖信號的安全控制系統LED顯示器

服務工作時的簡化診斷批準:TüV和UL

EUCHNER單孔固定限位開關技術上是

的控制開關,已經證明了他們的

性,日復一日,數十年來在惡劣的工業環境中應用。

這些機械驅動的單孔固定極限

開關的防護等級為IP 67,完全免維護。

安全系統CMS具有帶滯后的開關特性(sar> sao)。

如果在執行器的操作距離內調整讀頭,如果門振動,將不會立即關閉略。

訂購表中顯示的開啟和關閉距離參考

傳感器單元在x方向上的接近(正面接近

方向)。如果執行器從側面接近讀頭,則

切換距離可能會減少。

x,y和z方向上的接通和關斷距離是

由操作圖表給出。

z方向上的接近速度過(側向接近方向)會導致評估單元出錯。有關的更多信息

接近速度,請參考各個產品說明

磁系統以其高度保護而著稱

緊湊的設計。因此它們特別適用于那些地區

污垢和清潔是主要因素。

下游設備上的輸入必須適用于正向開關設備(pnp輸出),因為安全開關上的兩個輸出提供

在接通狀態下電平為+24 V.

OUT輸出(取決于版本)

如果安全防護裝置關閉,則切換半導體輸出OUT

(執行器在工作距離內)。不允許使用安全功能。 DIA輸出(取決于版本)

半導體輸出DIA在故障狀態下切換。它不能用于安全功能.RST輸入(取決于版本)

可以使用RSTinput重置處于故障狀態的鏈中的開關。至

為此,將24 V電壓施加到RST輸入至少3秒。

沒有必要斷開電源以重置故障。

EUCHNER單孔固定限位開關具有a

螺紋位于上部,因此可以插入或擰緊

從電纜端或從電纜端穿過安裝孔

執行器端。設置操作點的位置相反

這個線程很容易被感知的機器部分。

緊湊的整體尺寸和圓形結構

允許直接安裝在傳感點上。此功能

免除了復雜的杠桿或相關的聯系

具有高水平的設計復雜性和費用。

EUCHNER單限位開關技術上精 確

在此基礎上開發的控制開關

與機床密切合作的實際要求制造商。

采用優質材料,精巧的相互作用

技術和實用的設計運作

甚至在艱難的條件下。

EUCHNER單限位開關用于定位

和控制機器和工業裝置。

不同的設計,可選擇五種不同的類型

柱塞,從縱向到橫向的易調節性

致動為用戶提供了廣泛的個人可能性應用。

在這些安全開關的情況下,存在許多不同的

經營原則

機械安全開關,例如EUCHNER安全開關系列NZ,NP和NM

基于應答器技術的非接觸式安全開關,例如,

EUCHNER安全系統系列CES

基于磁編碼原理的非接觸式安全開關,

例如EUCHNER安全系統系列CMS

磁編碼安全開關是互鎖裝置

旨在保護人員和機器。

與機電安全開關相比,它們在以下情況下使用:

必須實現高水平的防篡改保護

要達到嚴格的衛生要求(例如食品行業)

不可能有精 確的門導軌

機器門受到劇烈振動。

EUCHNER安全系統CMS基于磁性原理。

防篡改編碼系統專門用于監控

移動機器部件和可移動安全防護裝置。

非接觸式安全防護裝置監控傳感器單元無機械磨損

簧片觸點的長機械壽命(1億次操作循環)

一系列中所有執行器的編碼是相同的。如果需要,可以輕松更換

評估單元允許連接各種版本的執行器和讀頭(無論是矩形還是圓柱形)

執行器和讀頭具有高防護等級IP 67

執行器和讀頭可以安裝在不銹鋼后面

在極端環境條件下運行,例如污垢

和濕度大滯后的操作距離

傳感器單元可以從不同方向接近成本,具有 大效益

符合EN 50022標準的導軌可確保在控制柜中輕松組裝。


操作方式感應式組合開關euchner,安士能材質說明
