電感式單限位開關用于定位和控制在機械和系統工程和系統的所有領域

工程，如木材，紡織品的自動化任務和塑料工業。

開關元件有四個連接。

對于帶焊接連接的SN01系列和N1A，N10系列，

N11。

NO功能意味著負載電流流過時

激活感應開關元件的有效面

當活動面未被激活時沒有電流流動。

NC功能意味著負載電流不會流動

激活感應開關元件的有效面

并且當活動面未被激活時電流流動。

NO + NC功能包含NO功能和

NC功能。

相關電路圖和接線圖如下

技術數據。

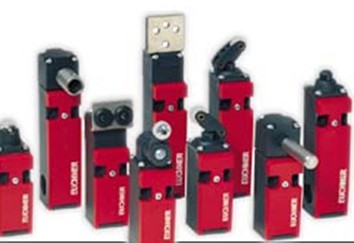

EUCHNER單壓限制的壓鑄鋁外殼

即使在惡劣的條件下，開關也經過了驗證

它們的高強度和耐腐蝕性。

它們不需要保護漆面，但可以涂漆

在任何時候沒有事先治療。

具有一個正向驅動的NC觸點和雙間隙。交換

聯系兩個連接。

適用于帶安全功能的單限位開關。

適用于具有安全功能的NB01系列和具有安全功能的N1A系列

功能。

使用一個正向驅動的NC觸點和一個常開觸點。雙

間隙和電隔離開關橋。切換接觸

有四個連接。用于帶安全功能的單限位開關。

適用于具有安全功能的N1A系列。

 快動開關元件具有開關觸點，該開關觸點在致動期間無論接近速度如何都打開或關閉。

 慢動作開關元件具有開關觸點，該開關觸點根據操作期間的接近速度而打開和關閉。

在一些開關元件中使用正驅動觸點。這些是專門設計用于確保的開關觸點

開關觸點總是地分開。即使觸點焊接在一起，連接也會被打開

驅動力。

所有安全開關元件的共同特征是至少一個開關觸頭設計為正向驅動觸頭。

通常使用兩個正向驅動的觸點來使用重復設計（冗余）原則來增加安全性。這個

雙通道設計確保在一個通道故障或控制電路故障時（例如在機器接線中），

仍然可以借助通道提供互鎖。

根據設計，硬化的柱塞由

不銹鋼精 確地在陽極氧化導管中運行

在殼體內或燒結的青銅套筒中鉆孔。這些

免維護滑動元件做出了重要貢獻

開關的性和正確操作。甚至越

機械壽命。

為樹脂冷卻潤滑劑提供保護

防止非常小的顆粒滲透，例如： G。鋸末，

石墨和玻璃粉塵，并提供防護

在溫范圍內冷凍，一系列外觀

隔膜可用。

外部隔膜提供了柱塞的額外密封

住房外面。

隔膜密封的材料是一個關鍵的標準

EUCHNER精度的質量，機械壽命和精度

單限位開關。蓋子使用相同的材料

密封和電纜入口。

可根據要求提供特殊的Viton或硅膠密封件應用。

在鑿子柱塞和滾子柱塞上（正常和

延長）接近方向可以任意改變90°

時間。擰下鎖定銷后，可以旋轉柱塞90°。

如果需要，設計N1A的EUCHNER單限位開關

可配備LED功能顯示屏（AC / DC 10  -  60 V.

或AC 110/230 V，紅色）。

內置電子調節功能可確保發光度

恒定的，與施加的電壓無關。

EUCHNER位置開關經過測試可達到防護等級

IP 67符合IEC 60529.為了獲得這個學位

保護，只有高質量的金屬電纜密封套帶有圈養

使用密封圈。可選擇不同的電纜直徑

列于49頁。

因此地保護殼體中的柱塞引導件

從冷卻潤滑劑的滲透。柱塞粘連是

防止和更換開關或柱塞

不必要。有關該系列的技術數據，請參見35頁。

EUCHNER使用GPZ且經過驗證的丙烯腈 - 丁二烯

橡膠（NBR）適用于所有密封和密封區域。這個材料是

耐油，油脂，燃料，液壓油和大多數已知的

冷卻潤滑劑。而且，NBR具有高機械性

在很寬的溫度范圍內具有剛性，因此非常

適用于高應力隔膜密封，分離柱塞隔室和開關內部。

圓形設計具有簡單的單孔組件，可以直接在掃描點安裝控件。準確的調整

允許通過精度公制螺紋。帶惰性氣體觸點（簧片觸點）的限位開關可以操作到

使行程狗從開關對面的一側調整。

它們由鋼制成，并通過特殊防腐蝕保護

表面處理。跳閘導軌可以預先組裝或作為a

用于自組裝的組件。

設計用于G-trip導軌。旅行犬被夾在行程中

導軌由內六角螺釘和彈簧墊圈組成。這個洗衣機

即使在行程導軌處于垂直位置時，也將行程狗鎖定到位

并允許精 確調整。

額定工作距離是用于測量操作的一般變量

距離。它不會考慮公差或變化

由電壓和溫度等外部影響引起的。

確保的操作距離是正確的操作距離

感應開關元件的操作在允許范圍內得到

工作條件（溫度和電壓）。

致動距離在額定操作距離sn的0％和81％之間

滯后是作為測試板的ON點之間的距離差

當它從感應開關元件的有效面移開時接近和關閉點。

重復精度是實際操作距離sr的精度

 在8小時內連續兩次切換

工作溫度為23±5℃，工作電壓為UB±5％。

水柱壓力30米，防護等級IP 68。

6種基本型M12 x 1至M18 x 1.5鍍鎳黃銅或不銹鋼外殼

機械壽命高達3000萬次運行周期防護等級為IP 68 / IP 67

開關點精度±0.01 max.with硬線電纜或M 12插頭連接

溫度范圍-30°C至+ 120°C

這些開關用于機械和系統工程，用于控制和定位任務。堅固的外殼由

壓鑄陽極氧化鋁的特點是具有高水平的機械耐久性和耐腐蝕性。

9種基本類型的壓鑄鋁外殼

從40 x 40 mm的微型版到符合DIN 43693的標準尺寸

機械壽命高達3000萬次運行周期

具有安全功能的設計，用于機械和個人防護

4種不同的柱塞類型

電纜入口或M12插頭連接溫度范圍-40°C至+ 180°C

感應式單限位開關在操作中是非接觸式的。它們被用作機械開關的替代品。主要的

由于它們的非接觸性和無磨損操作原理，

感應式單限位開關對重振動不敏感，

重污染，即使在機械壽命也高于平均水平惡劣的環境條件。

與機械單限位開關的互換性意味著

可以直接修改機器。該

因此，可以在現有機器上改裝開關

裝置充分利用非接觸的好處開關。

簧片觸點包括兩個鐵磁觸點

玻璃燈泡。當簧片觸點放在磁場中時，

觸點采用相反的極性并且是閉合的。

適用于帶簧片接觸的EGT系列。

快動開關元件1）具有單個間隙和三個連接。

適用于帶快動開關和系列N01，NB01的EGT系列，

SN01帶焊接連接。

具有雙間隙和電氣隔離開關橋。該

兩個移動觸點彼此電隔離。

是它們的無磨損操作模式。它們以對腐蝕性環境條件及其虛擬環境不敏感而著稱機械壽命無限。

驅動速度快，工作頻率高耐振動和粗糙污垢

耐大多數切削油和冷卻液更換相同設計的單限位開關

可以從開關側調節絆倒犬。旅行犬可以在任何位置快速輕松地安裝和調整

設計用于U型導軌。它們有一個膨脹板夾即使激活限位開關，也可以進行精 確調整。
