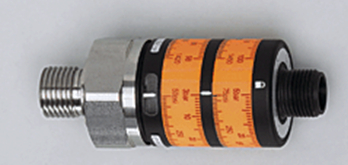

易福門壓力變送器工作電壓PT0504

性能

獨立于環境氣壓準確測量絕dui 壓力

適用于需要極準確壓力控制的應用

堅固不銹鋼外殼，可耐受較強沖擊和振動

適合在空間受限情況下安裝的緊湊外殼

高重復性和線性誤差，因而長期穩定性好

技術參數

產品特征

輸出信號          模擬信號

測量范圍 [bar] 0...10

系統接口          螺紋連接 G 1/4 外螺紋 (DIN EN ISO 1179-2)

反應時間

階躍函數響應時間 模擬輸出 [ms]  4

工作條件

環境溫度 [°C]      0...80

存儲溫度 [°C]      -20...80

外殼防護等級         IP 67

應用

應用      用于工業應用

介質      液體和氣體介質

介質溫度 [°C]   0...80

抗壓強度 [bar]    20

爆破壓力 小值 [bar]   50

壓力        絕dui 壓力

精度/偏差

重復精度 [測量范圍值的%]        < ± 0,05; (溫度波動< 10 K)

特征曲線偏差 [測量范圍值的%] < ± 1,0; (包括零點和測量范圍誤差，非線性，遲滯)

線性偏差 [測量范圍值的%]         < ± 0,5 (BFSL) / < ± 1,0 (LS)

長時間穩定性 [測量范圍值的%] < ± 0,1; (每年)

溫度系數零點 [測量范圍值的百分比 / 10 K]    < ± 0,2; (0...80 °C)

溫度系數量程 [測量范圍值的百分比 / 10 K]    < ± 0,2; (0...80 °C)

電氣數據

工作電壓 [V]           8...30 DC

絕緣電阻 小值 [MΩ] 100; (500 V DC)

防護等級      III

反相保護          有

測量/設定范圍

測量范圍 [bar]      0...10

輸出

輸出數量           1

輸出信號            模擬信號

模擬輸出數量     1

模擬電流輸出 [mA] 4...20

負載 大值 [Ω]          800; (Ub = 24 V; (Ub - 8 V) / 20 mA)

短路保護              有

總的輸入/輸出

輸入和輸出總數 模擬輸出數量: 1
