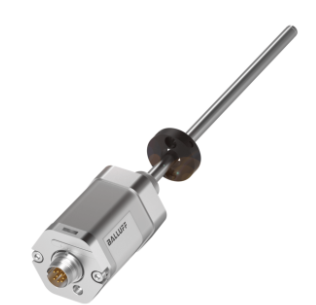

BALLUFF：訂購碼: BTL0PKE磁致伸縮傳感器

BTL6-A500-M1000-PF-S115

主要特點

形狀

型號系列，型面結構

固定

固定夾

外殼材料

鋁

位置傳感器，大數量

1

接口

插接器，M12x1，8針

模擬輸出端

模擬，電壓0~10 V

測量范圍

1000 mm

大測量頻率

1000 Hz

分辨率

≤ 350 μV

線性偏差，大

±0.04 %FS

重復精度

± 0.002 %FS

工作電壓Ub

10~30 VDC

環境溫度

-25...70 °C

防護等級

IP67

微脈沖傳感器BTL6與其一起形成

機器控制（例如PLC）和Wegmesssystem。

他成了他在機器或機器中的用途

安裝。的功能根據

技術數據中的規格僅為原始規格

BALLUFF配件放心，使用他人

組件導致免責聲明。

換能器的開啟或不正確

不允許使用和導致

失去保修和責任索賠

對制造商。

一般安全

安裝和調試只能通過

經過培訓的人員。

運營商有責任當?shù)?/p>

適用的安全規定。

特別是，運營商必須采取措施

具有距離測量系統缺陷的無危險

可以出現在人和事上。

傳感器的缺陷和不可恢復的干擾

這是停止服務和反對

確保未經的使用。

尺寸和功能

在換能器中是波導。沿

波導的位置傳感器移動。此

位置編碼器定義要測量的位置波導。

在正常操作中，LED顯示了操作條件

位移傳感器。

LED運行狀態

綠色正常功能

磁鐵在極限范圍內。

紅色錯誤

無位置發射器或位置發射器

在邊界之外。

安裝

注意

安裝不當

組裝不正確可能是傳感器的功能

損害并導致?lián)p害。

?確保不是非常重要的

電場或磁場

發生在傳感器附近。

?安裝距離

一定要遵守。

安裝位置是任意的。使用提供的安裝夾

和氣缸蓋螺栓將是

將傳感器定位在機器的平面上

安裝。安裝支架就足夠了

包含數量。

德國

憑借CE標志，我們確認了這一點

我們的產品符合要求

當前的EMC指令。

結構

電氣連接：通過一個連接

連接端子（請參閱30頁的型號代碼）。

外殼：重型不銹鋼外殼

改進的螺紋管開口1/2“-14 NPT for

電纜入口（不包括電纜

包括在內）。根據FM標準修改介紹

3615，3.3.3章，D節，1節。

內部電子模塊可以更換，

沒有為此目的移除壓力殼體

一定是。

附件：為了實現安全的附件，

BTL位于所有6個帶帽螺釘?shù)陌惭b孔上

（ISO 4762，M6×16  -  A2-70）

所有螺釘必須為3.5 Nm

收緊。

BTL在欄的末尾有一個額外的線程

用于支持大標稱長度。

位置編碼器：定義要測量的位置

波導。定位器有所不同

標稱長度：定義可用路徑/

長度測量范圍。根據BTL的設計而定

標稱長度從25 mm到7620 mm的桿可用。

阻尼區：計量不可用的區域

在酒吧的盡頭，可能會支
