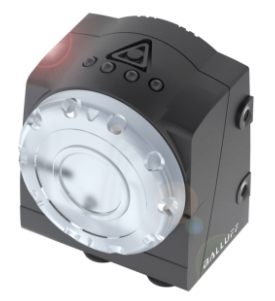

通用型BALLUFF視覺傳感器BVS001J

訂購碼: BVS001J

BVS UR-3-103-E

利用我們的視覺傳感器，您可以在零件和產品上實現的缺陷識別和精準的質量檢測。

同時，它們具有的經濟性：可同時檢測幾個特征；當批次交替時，

可以通過簡單的檢測任務切換將改裝時間降到。

主要特點

傳感器類型，視覺

CMOS黑白圖像傳感器

圖像分辨率

640 x 480像素

應用

360°探測, 條形碼、2D、OCR識別

作用范圍

50~1000 mm

視野

16 x 12 mm ~ 320 x 240 mm

焦距

12.0 mm

光線類型

紅外線型

外殼材料

鋁，壓鑄

ABS

尺寸

51.5 x 70 x 40 mm

開關輸出端

3x PNP常開觸點 (NO)

接口

RS232 (9.6~115.2 kBaud)

接口1

M12x1-公頭, 8-針, A-編碼

接口2

M12x1-公頭, 4-針, D-編碼

工作電壓Ub

22~26 VDC

環境溫度

-10...55 °C

許可/一致性

CE, cULus, WEEE

防護等級

IP54

操作

.測試并申請

先決條件：步驟1） -  5）。點擊“測試”然后“開始”

相機處于實時狀態并開始檢查和分析

獲得的圖像。連接的傳感器僅記錄圖像和

將它們發送到PC，PC然后處理它們。所有輸出

傳感器在“測試”期間停用。

單擊“開始”開始測試，然后單擊“停止”以結束測試。

在測試中，“圖像顯示”顯示當前圖像和工具

結果; “操作字段”顯示模擬的“輸出狀態”。

您可以使用“Inspection Explorer”監視工具參數。

?如有必要，單擊返回步驟2以調整工具參數，

即，如果測試檢查不能按預期運行。

有關測試的其他信息，請參見手冊中的5.5.2節。

?單擊“運行”以將檢查保存在傳感器上并運行它。電腦

可用于監控周期。 “運行”中的所有輸出均處于活動狀態。

?單擊“開始”開始循環，單擊“停止”結束循環。

如果啟用“顯示圖像”選項，則會從中發送圖像

傳感器到PC  - 如果啟用統計，則PC僅計算

統計，顯示沒有圖像。

?如果檢查尚未存儲或已更改，則必須進行檢查

保存在傳感器上。

?檢查是否按預期運行？ - 然后你可以

斷開傳感器與ConVis軟件的連接：單擊“離線”。

傳感器現在可以自動運行。你可以拔掉電源線

來自TO PC插頭的電纜。
