無需參考運行的的測量系統

? 采用非接觸式測量原理，無需維護

? 能夠通過 HIPERFACE? 接口簡化系統集成

精準、高速、靈活、堅實和高水平

的控制品質 – 這些都是高端驅動技術的

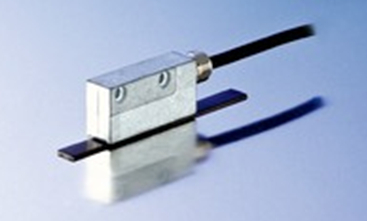

重要性能指標。TTK70 線性測量系統

（TTK70 直線伺服反饋編碼器）能夠滿

足所有要求。該伺服反饋編碼器外形緊

湊，配備HIPERFACE? 接口，采用磁

性工作原理，具有的測量長度和非

常高的分辨率。該測量系統可作為

位置反饋與線性電機配合用于多種用途。

用于線性電機無磨損的非接觸式長度測量系統

? 適用于較高可達 10 m/s 的高速移動

? 即使磁性條冷凝和受到污染時也能定位

TTK70 采用較新的傳感和測量技

術。傳感器與測量平面對齊的一面裝有

霍爾傳感器，分布于兩列平行磁軌。該

結構可將磁條上的細分刻度轉變?yōu)樵隽亢托盘枴?/p>

為了計算位置，運行時閱讀器

通過曼徹斯特碼記錄線性電機啟動

時的初始位置，然后通過磁軌或正

弦/ 余弦信號反饋的增量位置計算電機的當前位置。
