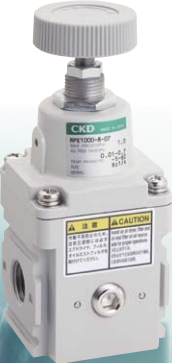

概述CKD喜開理的型減壓閥

產品資料

規(guī)格

項目 RPE1000–8–07

使用流體 潔凈壓縮空氣（參考6頁的TJ空壓回路）

高使用壓力 MPa 1.0

使用壓力 MPa 設定壓力＋0.1 注1

耐壓力 MPa 1.5

環(huán)境溫度 ? 流體溫度 °C -5～60（不得凍結）

設定壓力范圍 MPa 0.01~0.7

靈敏度 全量程的0.2%以內

重復性 全量程的±0.5%以內

空氣消耗量 注2 /min(ANR) 0.2以下

配管口徑 Rc1/4

壓力表配管口徑 Rc1/8

重量 g 250 注3

技術安裝

安裝 ? 裝配 ? 調整時

■ 請確認空氣的 入口和出口所標示的IN， OUT標識后

再進行連接。反接會造成誤動作。

■ 請勿握持調壓旋鈕移動或來回晃動產品。

■ 請勿安裝在有振動或者撞擊的場所。

■ 所使用空氣配管，請充分吹氣清潔后再安裝減壓閥。

■ 安裝配管時請勿絞入密封帶。

■ 在如下所示并聯使用時，請勿將2次側設成封閉回

路。如果必須有封閉回路，請務必在每個2次側安裝

單向閥。

注意 ■ 設置時請勿堵塞EXH氣口。

■ 要安裝到面板時，請完全擰松壓力調整旋鈕后取下，

將閥體插入 12.5的面板安裝孔，用面板安裝螺母緊

固固定在面板上。然后，旋轉壓力調整旋鈕，安裝到

閥體上。面板安裝螺母TJ緊固力矩為2～3N ? m

■ 配管連接時請用合適的力矩進行緊固。

● 目的是防止空氣泄漏和螺紋破損。

● 請先用手初步擰入，然后使用工具緊固，以免損傷螺牙。

型號列舉

RPE1000-8-07-G10B3
