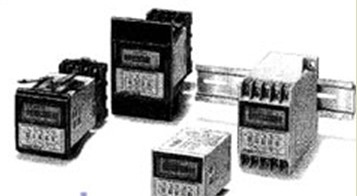

OMRON數字定時器外形小巧H5CX-A11SD-N
電源電壓 AC24V (50/60 Hz)
DC12~24V 波紋20%以下
容許電壓變化范圍 額定電源電壓的85~110% (DC12~24V為90~110%)
耗電量 約5.1VA/約2.4W
環境溫度范圍 使用時: -10~55℃ (貼緊安裝時: -10~+50℃)
保存時: -25~70℃
(無結冰、結露)
環境濕度范圍 使用時: 25~85%
(無結冰、結露)
綜合誤差 動作時間的偏差、設定誤差、溫度 電壓的影響
±0.01%±0.05s以下(電源起動時)
±0.005%±3ms以下(信號起動、小輸入信號寬度設定為1ms時)
(相對于設定值的比例)
輸入方式 無電壓輸入/電壓輸入(切換)
無電壓輸入 無接點輸入 短路時阻抗: 1kΩ以下
0Ω時流出電流: 約12mA
短路時殘留電壓: 3V以下
開路時阻抗: 100kΩ以上
(請使用30V以下的DC電源)
有接點輸入 必須使用可開關10V 5mA的接點
適用2線式傳感器 漏電流: 1.5mA以下
開關容量: 5mA以上
殘留電壓: DC3.0V以下
使用電壓: 須在DC10V時動作
復位方式 電源復位(取決于輸出模式)/自動復位(取決于輸出模式)/外部復位/手動復位
絕緣電阻 導電部端子與外露的非充電金屬部之間: 100MΩ以上 (DC500V兆歐表)
非連續接點之間: 100MΩ以上 (DC500V兆歐表)
耐電壓 充電金屬部與非充電金屬部之間: AC2000V 50/60Hz 1min
控制輸出與電源、輸入回路之間: AC1000V 50/60Hz 1min
非連續接點之間: AC1000V 50/60Hz 1min
電源復位 小電源開路時間: 0.5s (A-3、b1、F、ton-1、toff-1模式除外)
顯示模式 增量(UP)顯示、減量(DOWN)顯示(切換)
顯示方式 7段陰極LCD顯示 4位
字符高度 當前值: 12mm (紅色)
設定值: 6mm (綠色)
按鍵保護方式 按鍵保護開關
停電記憶方式 EEP-ROM(寫入次數: 10萬次以上、記憶時間: 10年以上)
