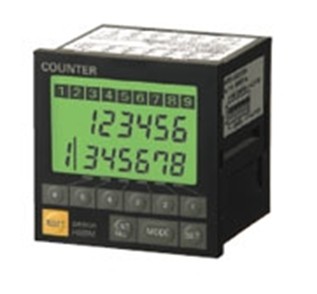

歐姆龍多功能計數器/定時器設計得當H8BM-RB

特點

提供多達九臺計數器或累計時間計數器。（計數器和時間計數器功能可以一同使用）

帶有單獨預告輸出， 用以指示維護時間。

提供了預告顯示和設備停止輸出功能。

設定部為防油、防水的IP54防油結構。

采用各位鍵， 變更設定值更為簡單。

機體小巧： 72×72×79mm(DIN)。

帶有按鍵保護功能， 防止誤操作。

NPN/PNP多種輸出。

可直接連接直流2線式傳感器。

取得UL、CSA標準的。

額定規格

電源電壓            DC24V

容許電壓變動范圍    電源電壓的85～110% *1

功耗         約1.7W(DC26.4V時)

高計數速度 30Hz(計數輸入1～7)、

                  30Hz/500Hz切換(計數輸入8、9)

輸入輸出禁止輸入         (輸入電阻約2.2kΩ)

控制輸出         開路集電極輸出 DC30V max. 100mA max.

使用環境溫度 -10～+55℃(但、無結冰、結露)

儲存溫度        -25～+65℃(但、無結冰、結露)

使用環境濕度 25～85%

外殼顏色         深灰色(芒塞爾5Y3/1)

單穩時間         20ms *2

計數輸入

復位輸入               電壓輸入

短路有效輸入          “H”電平DC16～26.4V

計數器編號選擇輸入      “L”電平DC0～3V

*1. 波動含有率20%以下。

*2. 當計數器用于總計數器時， 該信號作為進位信號而輸出。

性能

絕緣電阻         100MΩ以上(DC500V兆歐表)

              (導電部端子與外露的非充電金屬部之間)

抗干擾性       噪聲模擬器生成的方波噪聲

             (脈沖寬度100ns/1μs，增加1ns)

             ±480V(電源端子間)±480V(輸入端子間)

靜電耐力       8kV(誤動作)、15kV(毀壞)

耐電壓       AC1,000V 50/60Hz 1min　

             (導電部端子與外露的非充電金屬部之間)

脈沖電壓  1kV(電源端子間)

                1.5kV(導電部端子與外露的非充電金屬部之間)
