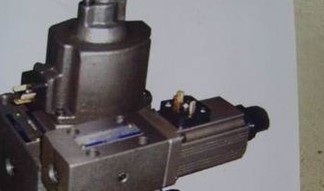

DSG-03-3C4-A200-50,DSG-03-2D2-D24-50
簡介
該比例閥驅動板用于驅動各類比例閥,PWM調制,采用電流負反饋恒流控制,電源方面可采用20V-45V非穩壓直流電源。
PD3300 雙通道驅動板,每通道都包括有零點,值,斜率(上升和下降)的獨立調節。
斜率(上升和下降)的控制,是為了有效的避免當油壓瞬間變化時給液壓系統所帶來的沖擊,值和零點的調節,用于針對不同的比例閥,對輸出端口的零點及電流做出適當的調節。
參數資料
電源電壓 20-45V直流
參考電壓輸入 0-10VX2通道
比例閥電阻***小值 3Ω
比例閥輸出電流值 3A
斜坡上升時間 由零至值***多可達4秒
斜坡下降時間 由零至值***多可達4秒
開關頻率 400HZ
重復精度 非穩壓條件下,重復精度為;于0.7%
穩壓條件下, 重復精度為;于0.05%
滯后 為1%(取決于比例閥的性能)
質量(泵+電機)kg 54-55 80-89 94-177.5 213-234
指令信號輸入電壓0?+ 10 V DC
監測輸出電壓0?+ 10 V DC
額定流量(@⊿P= 1MPa)10、20、35 L / min 40、80 L / min
磁滯0.1%以下
重復性0.1%以下
階躍響應(0→100%V)
(典型值)(1)(100→0%V)
16毫秒23毫秒
頻率響應相位:-90°(幅度為±25%)
(典型值)(1)增益:-3dB
80赫茲50赫茲
線圈電阻(20℃)3Ω2Ω
電流消耗2 A(脈沖
負載3 A)2.5 A(脈沖負載3 A)
DSG-03-3C4-A200-50,DSG-03-2D2-D24-50
