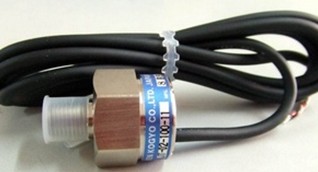

介紹YUKEN半導體型壓力開關的技術指標;JT-02-100
簡介
壓力開關在半導體型壓力傳感器里裝有電子回路,壓力開關輸出端采用光電隔離的光隔接頭,傳感器部分由半導體構成沒有可動部分,所以耐用性好,性高,壽命長。
新產品可用于原來使用老產品的領域。并且體積小,質量輕,適用于有要求長壽命的領域。
安裝方法:
1.在接入電源前,把“ON”“DIFF”的微調電容器順時針方向轉到*大位置(電容器回轉角度0-260)
2.接入電源
3.ON壓力設定,對本壓力開關接口接入要使他接通的壓力。“ON”電容器慢慢地逆時針方向轉動,直到指示燈LED亮燈為止,這個壓力就是ON的設定值
4.壓差(OFF壓力)的設定,從ON的狀態開始逐漸減壓,以確定一個想使開關斷開的壓力,然后將DIFF微調電容器向反時針方向慢慢回轉,轉到指示燈LED熄滅為止,這樣OFF壓力就設定好了
5.將壓力多次增減,確認ON和OFF的設定完成與否,可根據指示燈LED的亮和滅來確定。
耐 壓 力MPa:20405020
壓力設定范圍MPa: 0-102-203.5-350.1-3.5
壓力設定:(ON壓力設定):用“ON”微調電容器(變阻器)設定
壓力設定:(OFF壓力設定):用DIFF微調電容設定
(ON壓力設定值在-1~~10%以內)
動作顯示:ON時,LED指示燈亮
輸出方式:開式接頭(用光隔絕源)
(使用電壓DC35V 電流100mA)
電源:DC10-28V(含波動),使用恒壓電源
損耗電流小于10mA
絕緣電阻:大丁100MQ
響應時間:1.5ms(無阻尼) 20ms(有阻尼)
重 復 性:約0.5%
使用溫度范圍:-20+70°C
隨溫度變化設定值的變化:于工作壓力的1%/10°C變化
保存溫度:-40~+75°C
隨溫度變化設定值的變化:于工作壓力的1%/10°C變化
保存溫度:-40~+105°C
防傘防水性:IECPub.529 IP54
耐震壓:98m/s2(10~55HZ)X方向:2h,Y方向:2h,Z方向:2h
耐沖擊性:98m/s’
