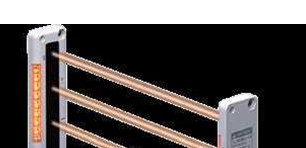

PANASONIC薄型區域傳感器電子綜合樣本NA2-N28

技術參數

檢測高度     540mm

檢測距離       5m

光軸間距 20mm

檢測物體        φ30mm以上不透明體(完全遮光物體)

環境性能:耐振動    頻率10～150Hz 雙振幅0.75mm X,Y和Z方向各2小時

環境性能:耐沖擊    加速度500m/s2(約50G) X,Y和Z方向各3次

投光元件         紅外線LED

材質      外殼：耐熱ABS

            前罩：聚酯

           顯示罩：丙烯

電纜     0.2mm2 4芯橡皮電纜、長3m

電源電壓 12～24V DC±10％ 脈動P-P10％以下

輸出      NPN開路集電極晶體管

            ? 大流入電流：100mA

            ?外加電壓：30V DC以下(輸出和0V之間)

            ?剩余電壓：1V以下(流入電流為100mA時)、0.4V以下(流入電流為16mA時)

輸出:輸出動作   所有光軸入光時ON(一個或多個光軸遮光時OFF)

輸出:短路保護   配備

環境性能:保護構造 IP40(IEC)

環境性能:使用環境溫度 －10～＋55℃(注意不可結露、結冰)、存儲時：-10～＋60℃

環境性能:使用環境濕度 35～85％RH、存儲時：35～85％RH

環境性能:使用環境照明度 白熾燈：受光面照明度3,000lx以下

環境性能:耐電壓     AC1,000V 1分鐘 所有電源連接端子與外殼之間

環境性能:絕緣電阻 所有電源連接端子與外殼之間、20MΩ以上、基于DC250V的高阻表

反應時間           10ms以下(使用防干擾功能時12ms以下)

指示燈:投光器 投光指示燈： 綠色LEDx2(投光時亮起、設定頻率A時1個LED亮起、設定頻率B時2個LED亮起)

              作業指示燈： 紅色LED(當使用作業指示燈輸入時、亮起、閃爍或熄滅、由工作模式開關選擇亮起形式)

指示燈:受光器 工作狀態指示燈：紅色LED(一個或多個光軸受干擾時亮起)

              穩定入光指示燈：綠色LED(穩定接受到所有光軸時亮起)

            作業指示燈：紅色LED(當使用作業指示燈輸入時、亮起、閃爍或熄滅、由工作模式開關選擇亮起形式)

            ※當通過輸出的電流過量時、由于短路保護電路的操作、穩定入光指示燈和受光器上的工作狀態指示燈會同時閃爍。
