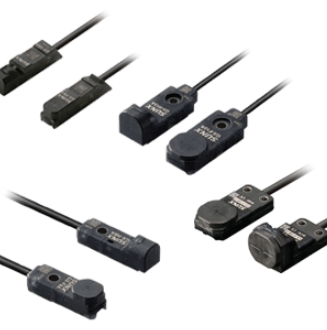

SUNX方形接近傳感器外形結構特點GX-H6AI

技術參數

大工作距離 1.6mm±8% (注)： 大工作距離是指使用標準檢測物體時的 大可檢測距離。

穩定檢測范圍   0～1.3mm (注)：穩定檢測范圍是指傳感器在使用環境溫度不定或電源電壓波動時能穩定檢測標準檢測物體的距離范圍。

檢測距離的變動:溫度特性 使用環境溫度范圍內、+23℃時檢測距離的±8%以內

檢測距離的變動:電壓特性 使用電源電壓的+10%/-15%波動時、±2%以內

材質 本體：PBT

           指示燈部：聚酯

電纜   0.15mm2 的3芯耐油?耐冷熱橡皮電纜、長1m

電纜延長  0.3mm2以上的電纜全長可延長至100m

標準檢測物體 鐵12×12×t1mm

應差(滯后現象) 工作距離的20%以下(使用標準檢測物體)

重復精度  檢測軸軸向、與檢測軸垂直方向：0.04mm以下

環境性能 : 使用環境溫度 -25～+70℃、存儲時：-40～+85℃

環境性能 : 使用環境濕度 35～85%RH、存儲時：35～95%RH

環境性能 : 耐電壓 AC1,000V 1分鐘 所有電源連接端子與外殼之間

環境性能 : 絕緣電阻 所有電源連接端子與外殼之間、50MΩ以上、基于DC500V的高阻表

環境性能 : 耐振動 頻率10～500Hz 雙振幅3mm(MAX.20G) X,Y和Z方向各2小時

環境性能 : 耐沖擊 頻率10,000m/s2(約1,000G) X,Y和Z方向各3次

電源電壓        12～24V DC +10／-15% 脈動P-P10%以下

消耗電流 15mA以下

輸出      NPN開路集電極晶體管

            ? 大流入電流：100mA

            ?外加電壓：30V DC以下(輸出-0V之間)

            ?剩余電壓：2V以下(流入電流100mA時)

輸出:輸出動作 接近時ON

大反應頻率 400Hz

工作狀態指示燈 橙色LED(輸出ON時亮起)
