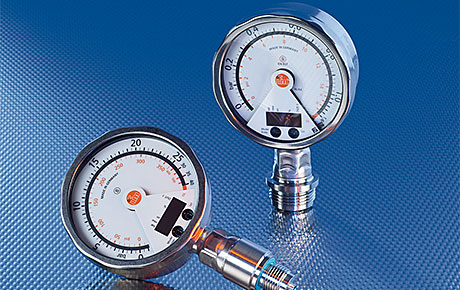

易福門帶模擬顯示屏的壓力傳感器平衡閥芯PG2455

性能

一個單元中集成模擬顯示屏、壓力開關和變送器

即使距離很遠亦具有you 秀的可讀性

用于開關點指示，帶有 LED 條形圖的可旋轉顯示屏

可編程的開關輸出和可調整的模擬輸出

堅固的不銹鋼外殼，適用于嚴苛的工業環境

技術參數

產品特征

輸出信號     開關信號; 模擬信號; (可配置)

測量范圍       -1...4 bar -14.5...58 psi

系統接口      螺紋連接 G 1/2 外螺紋

應用

特殊的性能 鍍金觸點

應用 用于工業應用; 安全壓力計（S）符合DIN EN 837-1標準

介質 液體和氣體介質

介質溫度 [°C] -25...80

抗壓強度     30 bar 435 psi

爆破壓力 小值    100 bar 1450 psi

壓力     相對壓力; vacuum

輸出

輸出數量  2

輸出信號         開關信號; 模擬信號; (可配置)

電氣設計 PNP/NPN

模擬輸出數量         1

模擬電流輸出 [mA] 4...20, 可逆; (可調整量程)

負載 大值 [Ω]       (Ub - 10 V) / 20 mA

短路保護              有

短路保護類型        脈沖

過載保護                有

數字輸出數量 1

輸出功能               常開/常閉; (可設定參數)

開關量輸出DC電壓降 大值 [V] 2

開關量輸出DC的持續電流負載 [mA] 250

開關頻率DC [Hz]          75

電氣數據

工作電壓 [V]   18...32 DC

電流損耗 [mA]    < 70; (24 V)

絕緣電阻 小值 [MΩ] 100; (500 V DC)

防護等級         III

反相保護             有

開機延遲時間 [s]      6

Watchdog集成看門狗電路 有

總的輸入/輸出

輸入和輸出總數      數字輸出數量: 1; 模擬輸出數量: 1
