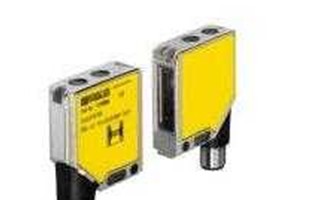

P+F安全對射型光電傳感器質量要求SLA29/116

性能

感應范圍達 30 m

自行監控（4 型，符合 IEC/EN 61496-1 標準）

紅色傳輸指示燈

集成的對準輔助裝置

接收器上清晰可見的 LED 功能顯示和故障前指示器

堅固的外殼

防水，防護等級為 IP67

SB4 (SafeBox) 的控制單元的運行

技術參數

系統組件

發射器 SLA29-T/116

接收器 SLA29-R/116

通用規格

有效檢測距離 0,2 ... 30 m

檢測范圍極限值 40 m

光源          LED

光源類型  調制可見紅光

目標尺寸  靜態：30 mm

              動態：40 mm（當障礙物移動速度 = 1.6 m/s）

發散角       < 5 °

機械規格

防護等級    IP67，符合 EN 60529 標準

連接 端子盒

功能性安全相關參數

安全完整性級別 (SIL) SIL 3

性能水平 (PL)    PL e

類別            4 類

任務時間 (TM)    20 a

PFHd        4,4 E-10

指示燈/操作方法

功能指示燈 黃色 LED：

                 1.LED 常亮：信號 > 2 x 開關點（功能預留）

                 2.LED 閃爍：信號在 1 x 開關和 2 x 開關點之間

                 3.LED 熄滅：信號 < 開關點

電氣技術規格

工作電壓  通過控制單元供電
