性能
感應范圍達 20 m
2 道、3 道和 4 道光束設計
光束距離 300、400 和 500 mm
自行監控(4 型,符合 IEC/EN 61496-1 標準)
啟動/重啟禁用
防護等級 IP67
7 段診斷顯示
故障前指示
安全輸出 OSSD 采用電勢分隔半導體設計,或具有受到監控的、連接的常閉觸點

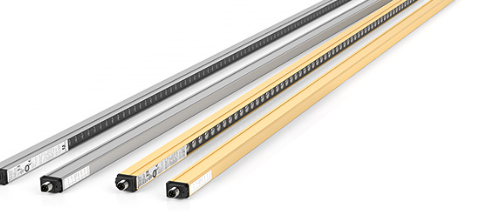

系統組件
發射器 SLC-3-T
接收器 SLC-3-R
電氣技術規格
工作電壓 24 V DC (-30%/+25%)
空載電流 發射器: 100 mA ,接收器 150 mA
防護等級 III
輸入
激活電流 大約 10 mA
激活時間 0,03 ... 1 s
測試輸入 用于系統測試的復位輸入
功能輸入 啟動釋放
通用規格
有效檢測距離 0,2 ... 20 m
光源 紅外發光二極管
光源類型 調制紅外光
LED 危險等級標記 免除組
測試 IEC/EN 61496
安全類型符合 IEC/EN 61496 標準 4
目標尺寸 50 mm
光束間距 400 mm
光束數 3
操作模式 有無啟動/重啟禁用功能時均可選擇
發散角 < 5 °
指示燈/操作方法
工作指示燈 發射器的 7 段顯示
診斷指示器 接收器的 7 段顯示
功能指示燈 接收器中:
紅色 LED:OSSD 關閉
綠色 LED:OSSD 打開
黃色 LED:保護區域內無障礙,系統啟動就緒
故障前指示器 橙色 LED
控制元件 啟動/重啟禁用開關,傳輸編碼
功能性安全相關參數
安全完整性級別 (SIL) SIL 3
性能水平 (PL) PL e
類別 4 類
任務時間 (TM) 20 a
PFHd 7,27 E-9
類型 4
