選購FESTO的通用方向控制閥,品質
電磁閥

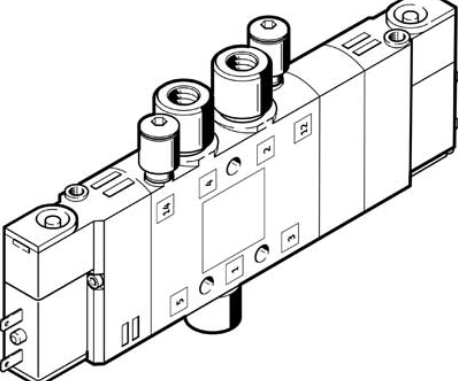

CPE10-M1BH-5/3ES-QS4-B
產品代號: 533150
用 于 集 成 安 裝 的 緊 湊 型 閥
該 型 號 產 品 適 用 于 真 空.
特性 值
貨運日期 查看
閥功能 5/3 中泄式
驅動類型 電氣的
寬度 10 mm
標準額定流量 180 l/min
工作壓力 -0.9 ... 10 bar
設計結構 活塞滑塊
復位類型 機械彈簧
防護等級 IP65
帶插頭插座
to IEC 60529
c UL us - Recognized (OL)
海事分類 看證書
額定尺寸 4 mm
排氣功能 可節流
密封原則 軟性
裝配位置 任意
手控裝置 帶附件,可鎖定
推
先導類型 由先導控制
先導氣源 外置的
流動方向 可反向
閥位置的識別 說明標簽支架
重疊 正重疊
先導壓力 3 ... 8 bar
切換時間,關閉 20 ms
切換時間,打開 16 ms
持續通電率 ,對于保持電流減少
邏輯為0的*大正向測試脈沖 1,200 μs
邏輯為1的*大負向測試脈沖 900 μs
線圈的特性參數 24 V DC: 1.28 W
許用壓力波動 -15 % / +10 %
工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]
關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣
(一旦使用后要求一直使用經過潤滑的壓縮空氣)
抗震性 運輸應用測試,強度等級 2 ,符合 FN 942017-4 和 EN 60068-2-6標準
耐沖擊性 沖擊試驗,強度等級2,符合FN 942017-5和EN 60068-2-27
耐腐蝕等級 CRC 2 – 中等腐蝕影響
介質溫度 -5 ... 50 °C
先導介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]
環境溫度 -5 ... 50 °C
電連接 2針
安裝類型 帶通孔
先導排氣口82 M3
先導排氣口84 M3
先導氣口12 M3
先導氣口14 M3
氣動連接, 氣口 1 QS-4
氣動連接, 氣口 2 QS-4
氣動連接, 氣口 3 M7
氣動連接, 氣口 4 QS-4
氣動連接, 氣口 5 M7
材料備注 符合 RoHS
材料信息,密封 NBR
材料信息,殼體 壓鑄鋁
產品型號表
CPE10-M1H-5/3ES-QS-6 |
CPE10-M1H-5/3B-QS-6 |
CPE10-M1H-5/3BS-QS-6 |
CPE10-M1H-5/3G-M5 |
CPE10-M1H-5/3GS-M5 |
CPE10-M1H-5/3E-M5 |
CPE10-M1H-5/3ES-M5 |
CPE10-M1H-5/3BS-M5 |
CPE14-M1H-5/3G-1/8 |
CPE14-M1H-5/3GS-1/8 |
CPE14-M1H-5/3E-1/8 |
CPE14-M1H-5/3ES-1/8 |
CPE14-M1H-5/3B-1/8 |
CPE14-M1H-5/3BS-1/8 |
CPE14-M1H-5/3G-QS-6 |
CPE14-M1H-5/3GS-QS-6 |
CPE14-M1H-5/3E-QS-6 |
CPE14-M1H-5/3ES-QS-6 |
CPE14-M1H-5/3B-QS-6 |
CPE14-M1H-5/3BS-QS-6 |
CPE14-M1H-5/3G-QS-8 |
CPE14-M1H-5/3GS-QS-8 |
CPE14-M1H-5/3E-QS-8 |
CPE14-M1H-5/3ES-QS-8 |
CPE14-M1H-5/3B-QS-8 |
CPE14-M1H-5/3BS-QS-8 |
