雙穩:德國費斯托電樞系統電磁閥
VOFC-L-B52-FG14-F9
產品代號: 4514929
雙穩, F19A 電樞系統, NAMUR.
技術數據表
閥功能 5/2 雙穩
驅動類型 電氣的
寬度 40 mm
標準額定流量 989 l/min
工作壓力 2.5 ... 8 bar
設計結構 活塞滑塊
防護等級 IP65
額定尺寸 6 mm
密封原則 軟性
裝配位置 任意
手控裝置 無
先導類型 由先導控制
先導氣源 內置的
流動方向 不可逆
安全性能等級 (SIL) 產品可用于SRP/CS ,*高 SIL 2 (高要求)
產品可用于SRP/CS 直至要求的SIL 2
流量 Kv 排氣 1.08 m3/h
1.08 m3/h
標準額定流量 2-3 978 l/min
切換時間,關閉 22 ms
切換時間,打開 26 ms
工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]
耐腐蝕等級 CRC 4 – 強腐蝕影響
介質溫度 -25 ... 60 °C
環境溫度 -25 ... 60 °C
產品重量 680 g
氣動連接, 氣口 1 G1/4
氣動連接, 氣口 2 法蘭 1/4
NAMUR 氣孔樣式
氣動連接, 氣口 3 G1/4
氣動連接, 氣口 4 法蘭 1/4
NAMUR 氣孔樣式
氣動連接, 氣口 5 G1/4
材料備注 含有PWIS 物質
符合 RoHS
材料信息,密封 NBR
材料信息,殼體 鋁 (Ematal涂層)

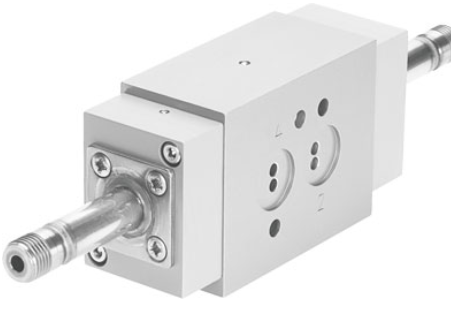

產品參考圖
電磁閥 VOFC 特性 概述 ? 閥系列 VOFC 分別提供兩位三通 和兩位五通閥功能,
專用于化 工和石化裝置中過程自動化和 應用,經常用作蝶閥和氣缸的 先導閥。
其結構堅固,耐腐蝕 等級高,適合在戶外的惡劣環 境下使用。
? 該系列電磁閥孔型符合 NAMUR 標準,尤其適合控制角行程氣 缸。集成彈簧腔換氣功能保護 彈簧復位(單作用氣缸)角行 程氣缸免受環境大氣的污染以 及天氣的影響,如雨水。
? 獲得德國技術監督協會 (TüV) ,*高等級達 SIL-3 功能、結構特點 耐用 功能性靈活 經濟性佳 ? 兩位三通或兩位五通、單電控 或雙電控(取決于型號)
? 先導驅動活塞滑閥和活塞提動 閥
? 閥的殼體有 Ematal 涂層。該涂 層工藝將鋁制表面嵌入氧化鈦 形成非常堅硬的氧化鋁層。
該 表面處理工藝耐磨損,具有一 流的滑動屬性。提供*佳的氣 候及化學影響保護
通過自動 OR 門閥在內先導和 外先導之間切換
? 適用于真空 ? 采用 NAMUR 孔型,直接安裝到 氣缸上,閥殼體上有 G 和 NPT 螺紋
