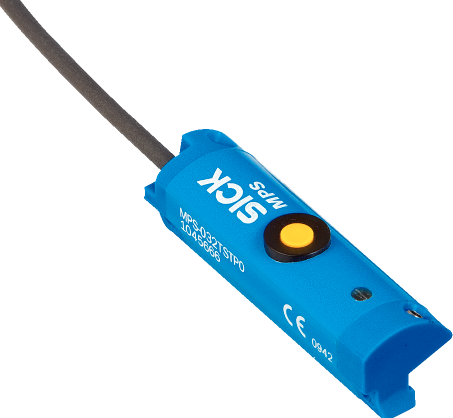

顯示SICK定位傳感器資料：MPS-128TSTP0

技術參數

產品特點

圓柱形 T型槽

帶轉接頭的缸型

圓形氣缸

型材氣缸及拉桿氣缸

帶有燕尾槽的氣缸

帶 C 型槽的 SMC 氣缸

測量范圍 128 mm 1)

殼體長度 141 mm

輸出功能 模擬信號

電氣規格 DC 4 線

模擬輸出 (電壓) 0 V ... 10 V 2)

模擬輸出 (電流) 4 mA ... 20 mA 2)

示教功能 ?

外殼防護等級 IP67 3)

電纜出線 軸向

設置

示教操作面板或 ET 示教模擬輸出

將測量范圍恢復為出廠設置

1) , ± 1 mm.

2) 傳感器僅激活接通的輸出端.

3) 根據 EN 60529.

機械/電子參數

供電電壓 15 V DC ... 30 V DC

電流消耗 22 mA 1)

*大負載電阻 ≤ 500 Ω 電流輸出，24 V 時

小負載電阻 ≥ 2 kΩ 2)

防護等級 III

（接近傳感器）通電后開始工作前的延時 1.5 s

所需電磁強度典型值 3 mT

分辨率典型型 0.03% FSR（*大值 >= 0.05 mm） 3)

線性誤差典型值 0.3 mm 4)

典型重復精度 0.06% FSR （>= 0.1 mm) 5)

采樣率典型值 1 ms 6)

開關狀態-LED 燈 ?

極性反接保護 ?

短路保險 ?

運行環境溫度 –20 °C ... +70 °C

MTTFd：危險故障間隔時間 264 年

抗沖擊與抗振性 30 g, 11 ms / 10 … 55 Hz, 1 mm

電磁兼容性 根據 EN 60947-5-2 7)

外殼材料 塑料

連接類型 電纜帶插頭，M8，4 針, 0.3 m 8)

導線材料 PUR

導線橫截面 0.08 mm2

導線直徑 ? 2.6 mm

UL 文件編號 NRKH.E181493 & NRKH7.E181493

1) 無負荷.

2) 電壓輸出.

3) FSR：Full Scale Range（完全掃描范圍）；*大測量范圍.

4) 25 °C 時，線性誤差（*大偏差值）取決于響應曲線和小偏差值函數.

5) 25 °C 時，從一個方向執行磁性運動的重復精度.

6) 僅在標準運行時，不在 IO-Link 運行時.

7) 臨時干擾可能導致模擬測量值出現偏差.

8) 于 0°C 時導線不能發生形變.
