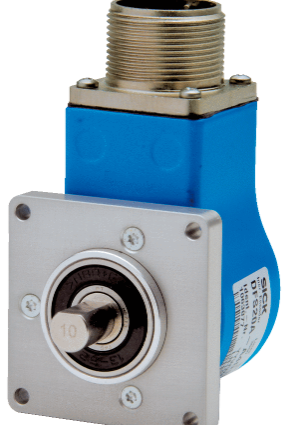

施克SICK增量型編碼器特銷

• 性能

  每轉的脈沖	100
  測量步距	90° 每圈的電/脈沖
  測量步距偏差	± 0.008°
  誤差限值	± 0.03°
  初始化時間	40 ms

• 接口

  通訊接口	增量式
  通信接口詳情	TTL / RS-422

• 電氣參數

  連接類型	插頭, 徑向 1)
  功耗	0.7 W (無負荷)
  工作電壓范圍	4.5 V ... 5.5 V
  輸出頻率	820 kHz
  參考信號，數量	1
  參考信號，位置	180°, 電氣，通道 A 進行邏輯連接
  編碼方向	順時針方向

• 1) 可設置零點.

• 機械參數

  機械規格	實心軸, 方形法蘭
  軸直徑	3/8"
  重量	0.4 kg (*高)
  啟動轉矩	0.5 Ncm (+20 °C)
  工作轉矩	0.3 Ncm (+20 °C)
  允許徑向/軸向軸負載	40 N (軸向) 80 N (徑向)
  工作轉速	9,000 min?1
  轉動慣量	15 gcm2
  軸承使用壽命	3.6 x 10^9 圈
  角加速度	≤ 500,000 rad/s2

• 環境參數

  電磁兼容性	根據 EN 61000-6-2 和 EN 61000-6-3
  外殼防護等級	IP65 (根據 IEC 60529 標準)
  允許相對濕度	90 % (不允許凝結)
  運行溫度范圍	–30 °C ... +85 °C
  儲存溫度范圍	–40 °C ... +100 °C, 無包裝
  抗沖擊能力	100 g, 11 ms (根據 EN 60068-2-27)
  抗振能力	30 g, 10 Hz ... 2,000 Hz (根據 EN 60068-2-6)

型號

1076956 DFS20A-A2BAD001024 1077080 DFS20A-A2PBD008192 1077263 DFS20A-A2DAF002500 1077818 DFS20A-Z2AAD000S07 1079181 DFS20A-A2BAF002500 1081171 DFS20A-B1A1L001000 1081427 DFS20A-A2A1E001500 1082054 DFS20A-A1DAF000100 1082942 DFS20A-A2D2F001000 1083008 DFS20A-B2D1Z000S08 1083754 DFS20A-A2BAF008192 1084019 DFS20A-A2DAZ000S09 1084020 DFS20A-A2BBZ000S10 1084021 DFS20A-A2D1Z000S11 1084860 DFS20A-A2BBZ000S14 1086447 DFS20A-A2ABL001024 1089750 DFS20A-A2AAD000200 1089826 DFS20A-A2ADD008192
