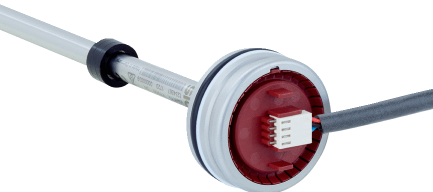

介紹施克SICK線性編碼器的測量速率

產品資料

性能

測量值 位置

測量范圍

Position (F.S.) 0 mm ... 500 mm

不可用區域

零點區域 30 mm

緩沖區域 30 mm

通電延遲 < 250 ms

測量速率（內部） 2 ms

傳輸率（周期時間） 持續性模擬輸出信號

設定點公差

零點及滿量程 ≤ ± 1 mm

分辨率 典型值0.1 mm（無噪聲）

遲滯現象 ± 0,1 mm

重復精度 典型值 ± 0.2 mm

線性度（運行狀態下）

典型值± 0.25 mm（測量范圍自 50 至 500 mm）

典型值± 0.04% F.S.（測量范圍自 500 至 2,500 mm）

溫度漂移（預熱階段）

≤ ± 0.25 mm

運行狀態（液壓油達到工作溫度） 0.005% / °CxF.S.(ΔT 40°C)

MTTFd 69 年 (EN ISO 13849-1) 1) 2)

1) 本產品是標準產品，而不是一個按照機械指令制作的安全部件。

計算基于裝置的額定負荷、電子元器件 60 °C 的平均環境溫度、8760 小時/年的使用頻率。.

2) 電子裝置故障數量的一半被視為危險故障.

接口

通訊接口 模擬信號 (電壓)

電壓輸出 0.5 V DC ... 9.5 V DC

電氣參數

連接類型 連接電纜, 3 芯

供電電壓 24 V DC (8 ... 36 V DC)

殘余紋波 < 1% S-S

功耗 ≤ 0.75 W

電流消耗 ≤ 30 mA

負載電阻

電壓信號 RL ≥ 10 kΩ

接通電流 典型值5.0 A / 50 μs

過壓保護

≤ 36 V 至所有極上，啟動期間 (60 s)

≤ 48 V 接通期間 VDC 到 GND (60 s)

極性反接保護 ≤ 36 V（所有極上）

絕緣電阻 絕緣電阻 (Riso) ≥ 10 MΩ，60 s

電壓保護 500 V (對外殼 0 V)

機械參數

維度

結構尺寸 48 mm (48f7 mm（用于安裝到 48H8 孔中）)

壓力管直徑 10 mm

O 型環直徑 40.87 mm x 3.53 mm

支承環直徑 42.6 mm x 48 mm x 1.4 mm

電纜直徑 ? 5.0 mm；3 x 0.38 mm2 (AWG22)，剝去絕緣皮

電纜長度 300 mm

材料

電子設備外殼 不銹鋼 1.4305，AISI 303

壓力管 不銹鋼 1.4306，AISI 304L

O 形環 NBR 70

支承環 PTFE

電纜護套 PUR

環境參數

電磁兼容性

歐盟指令 2014/30 / EU CE 標志

歐盟指令 2009/64/EU 農業機械

行業基礎標準根據 EN 61000-6-2 和 EN 61000-6-3

業和林業機械

建筑機械

ISO 14982

EN13307/ ISO 13766

瞬態脈沖 ISO 7637-2

ESD（空氣放電與接觸放電） EN 61000-4-2, ISO/TR 10605 1)

外殼防護等級

外殼 IP67 (EN 60529)

溫度

運行溫度范圍 –40 °C ... +105 °C

環境溫度（流體） –30 °C ... +95 °C

儲存溫度范圍 –20 °C ... +85 °C

允許相對濕度 90 % (不允許凝結)

抗沖擊能力

依據 IEC 60068-2-31 的跌落測試

100 g, 11 ms (依據 IEC 60068-2-27 的單次沖擊)

50 g, 11 ms (依據 IEC 60068-2-27 的持續沖擊，每一空間軸 1,000 次沖擊)

標稱工作壓力 (PN) 400 bar

運行時的*大過載壓力 (PN x 1.5) 480 bar

氣缸中的*大檢測壓力 (PN x 1.5) 600 bar

產品型號

12V20ME0500 1220586 MAX48N-12V30AA0500

 1220587 MAX48N-12V30BC0500

1220588 MAX48N-12V30ME0500

 1220668 MAX48N-12V20AE0635

1220732 MAX48N-11V10AC0123

1221056 MAX48N-22V20BM0205

1221057 MAX48N-22V20BM0410

 1221223 MAX48N-22V20AC0080

MAX48N-32V20K20157 07 07030112

MAX48N-32V20K60767 07 07030159

 MAX48N-12V10AC2000

1220733 MAX48N-32V10K20500

1220735 MAX48N-32V10AC0500

1220737 MAX48N-32V10MC0500

1220750 MAX48N-12V30AC0110

1220764 MAX48N-12V10AA0536

1220825 MAX48N-32V20K20365

1220839 MAX48N-11V21AA0230

1220910 MAX48N-11V21AA0210

1221055 MAX48N-22V20BM0155
