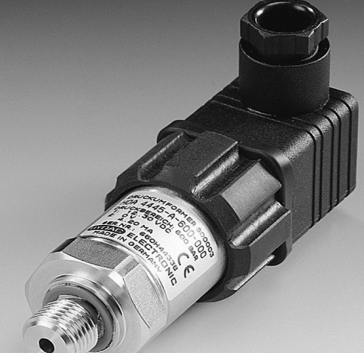

進口賀德克hydac的壓力變送器圖片示意

HDA 4445-A-600-000

技術數據樣本冊

描述：

壓力變送器系列HDA 4400

有一個壓力測量單元

不銹鋼薄膜應變儀

膜。

輸出信號4 .. 20 mA或0 .. 10 V

啟用與所有測量的連接

HYDAC ELECTRONIC的控制設備

GMBH以及標準評估

系統（例如PLC控制）。

應用的主要領域是移動

或工業液壓和氣動。

技術數據：

輸入數據

測量范圍條16 40 601002504006001000 1000 1600 2000

過載壓力bar 32 801202005008001000 1600 2400 3000

爆破壓力桿200200300500 1000 2000 2000 3000 3000 4000

機械連接G1 / 4 A ISO 1179-2

G1 / 2 B DIN EN 837

緊固扭矩，建議20 Nm（G1 / 4）； 45 Nm（G1 / 2）

與流體機械接觸的零件。連接：不銹鋼

印章：FKM

輸出數據

輸出信號，允許的負載電阻4 .. 20 mA，2芯

*大RL

=（UB-8 V）/ 20 mA [kΩ]

0 .. 10 V，3芯

RLmin = 2kΩ

準確度根據DIN 16086，

基于終端

≤±0.5％FS典型值

≤±1％FS*大

精度，B.F.S.L. ≤±0.25％FS典型值

≤±0.5％FS*大

溫度補償

零點

≤±0.015％FS /°C典型值

≤±0.025％FS /°C*大值

溫度補償

跨度

≤±0.015％FS /°C典型值

≤±0.025％FS /°C*大值

非線性度根據DIN 16086，

基于終端

≤±0.3％FS*大

磁滯≤±0.4％FS（*大值）

重復性≤±0.1％FS

上升時間≤1 ms

長期漂移≤±0.3％FS典型值/ 年

環境條件

補償溫度范圍-25 .. +85°C

工作溫度范圍-25 .. +85°C

儲存溫度范圍-40 .. +100°C

中等溫度范圍1）-40 .. +100°C / -25 .. +100°C

 標記EN 61000-6-1 / 2/3/4

 mark2）證書編號：E318391

耐振動至

DIN EN 60068-2-6在10 .. 500 Hz

≤20克

耐沖擊性符合DIN EN 60068-2-29≤100 g / 6 ms

防護等級符合DIN EN 605293）IP 65（Binder 714 M18）

IP 67-M12x1公接頭

-公接頭EN175301-803

其他資料

電源電壓

適用時符合UL規范

8 .. 30 V直流2芯

12 .. 30 V直流3芯

-能量有限-符合符合9.3 UL 61010; 2級

UL 1310/1585； LPS UL 60950

電源電壓的殘留紋波≤5％

電流消耗≤25 mA

預期壽命4）>一千萬次循環

0 .. 100％FS

重量?150克
