EDS8446-1-0250-000
年底特銷
測量范圍條1 2.5 4 6 10 16 25 40
過載壓力bar 3 8 12 20 32 50 80 120
爆破壓力棒5 12 18 30 48 75 120180
機械連接G1 / 4 A ISO 1179-2
擰緊扭矩,建議20 Nm
與流體接觸的零件傳感器:陶瓷
機甲連接:1.4301
密封:FKM / EPDM
輸出數據
開關量輸出1晶體管輸出:PNP
開關電流:工作期間:Imax≤34 mA
切換周期:> 1億
切換點/切回點:
符合根據客戶要求
開啟和關閉延遲:
標準為32毫秒
(根據客戶要求為8 .. 2000 ms。)
準確度根據DIN 16086,
基于終端
≤±0.5%FS典型值≤±1%FS*大
溫度補償
零點
≤±0.02%FS /°C典型值≤±0.03%FS /°C*大值
溫度補償
跨度
≤±0.02%FS /°C典型值≤±0.03%FS /°C*大值
重復性≤±0.1%FS
長期漂移≤±0.3%FS典型值/ 年
環境條件
補償溫度范圍-25 .. +85°C
環境操作
流體溫度范圍
T6:Ta = -20 .. + 60°C
T5,T4,T100:Ta = -20 .. + 70°C
儲存溫度范圍-40 .. +100°C
標記EN 61000-6-1 / 2/3/4
EN 60079-0 / 11/26
EN 61241-0 / 11
EN 50303
耐振動至
DIN EN 60068-2-6在10 .. 500 Hz
≤20克
耐沖擊性至
DIN EN 60068-2-27(1毫秒)
≤100克
防護等級符合DIN EN 60529 1)IP 67
防爆應用的相關數據
我M1
II 1G,1 / 2G,2G
1D
電源電壓14 .. 28 V DC
*高輸入電流100 mA 93 mA
*高輸入功率0.7 W 0.65 W
*高內部容量33 nF 33 nF
*高內部電感0 mH 0 mH
外殼的絕緣電壓2)50 V AC,具有集成的過壓保護
符合符合EN 61000-6-2
認可的本質安全屏障Pepperl&Fuchs:Z 787
Telematic Ex存貨:MTL 7087
其他資料
電源電壓的殘留紋波≤5%
重量?150克
注意:電源電壓,過電壓的反極性保

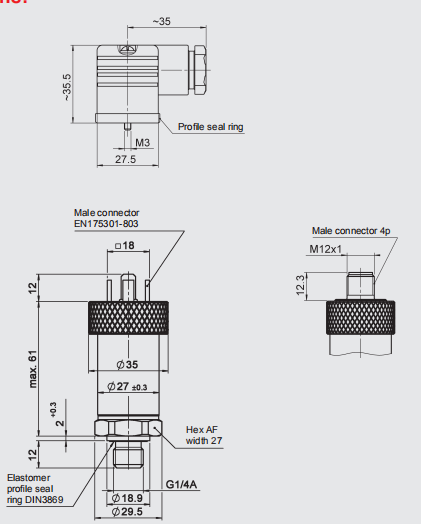

示意圖冊
