常閉觸點以NC表示，常開觸點以NO表示。數字表示可供使用的觸點

數量。NC后的符號表明，此常閉觸點為斷開觸點。總體解釋：

該開關配有一個常閉觸點和一個常開觸點，其中常閉觸點為斷開觸點。

對于NZ.VZ系列的開關，可以通過在開關頭上使用保護板的方法，獲

得更好的防止旁路的效果。由此，幾乎再也無法反向打開開關頭，對

開關實施改動操作。

為避免安全門意外關閉，類型2的開關可使用防關閉插件。當安全門

打開時，用防關閉插件替代執行器，插入安全開關中。然后，可用常

見的掛鎖（多五個）確保插件不會被取下

由此，必須進入潛在危險區域的人員（例如維護、服務或清潔人員）

的安全得到BZ。在使用防關閉插件時，開關無法發出安全（關閉）

狀態信號。由此，機器意外啟動的可能性被排除。

類型2的安全開關分為帶鎖止功能和無鎖止功能兩種規格類型。鎖止

功能用于阻止（當存在危險時）門意外打開。由于此時執行器無法從

安全開關中拔出，因此確保門的鎖閉狀態，從而達到安全防護效果。

本目錄中所列舉的NZ.VZ.VS、TZ、TX及STA系列開關為帶鎖止功能的

類型2的安全開關。

若通過關斷機器無法直接排除危險（如隨動動作），則必須使用鎖止

功能。在這種情況下，鎖止裝置上的鎖閉磁鐵應能夠無故障地通過電

控啟動。這可以通過靜止監控器或安全的延時裝置來實現。此外，安

全開關還必須能夠?qū)Υ盆F的位置實施監控。

TZ、TX及STA系列開關配有必要的鎖止監控功能，從而用于人員保護。

通常情況下，為了防止加工流程因安全門意外打開而中斷，才對安

全門進行鎖止。在這種情況下，不必將鎖止磁鐵的位置監控設于安

全回路中。適用于這種應用情況的是NZ.VZ.VS、TZ、TX及STA系列的安全開關。

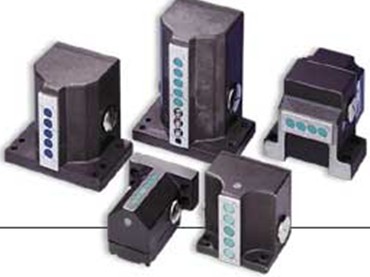

N1A、NB、NZ及TZ系列安全開關的殼體由壓鑄輕質合金制成，表面涂

有陽極氧化涂層。由于殼體材料耐性好，防護等級高（高達IP 67），

開關可在為惡劣的環境條件下使用。上述防護等級僅適用于電氣連

接區域，不適用于執行頭。

安裝安全開關時，須遵守相關規定（比如：標準EN 1088 機器安全 - 與

分離式保護裝置配合使用的鎖緊裝置 - 關于構型及選擇的指導原則）。

安全開關的安裝位置可隨意選擇，但必須確保，在開關工作運行期

間，其安裝位置不會發生改變。此外，必須確保：必要時可隨時更換

開關，而無需進行再次調整。

通過使用許可的、只能借助于工具松開的固定元件，來確保相關規定

得到滿足。為避免位置發生改變，還須進行機械固定（比如通過使用定位銷）。

上述要求也適用于類型2開關的執行器以及類型1開關的擋塊。此處同樣

需要進行機械固定。但主要的是，必須避免發生自行松脫。此外，

還必須確保，凸輪和擋塊只能安裝在正確的位置上。

為阻止對開關的改動，在安裝安全開關和擋塊時，也可以使用安全螺釘。

為簡化類型2開關以及執行器的安裝作業，可使用安裝板。可安裝

在防護門上的門閂能發揮的幫助作用。借助于門閂，所有的要

求——比如對門的機械式末端限位以及執行器的精 確導向——都能得

到 佳滿足。

通常，執行器的接近方向與供貨中執行頭的標準結構不

符。NZ、TZ、NX、TX及STA系列安全開關的執行頭可以極為簡單地

轉換至所需方向，使這個問題得以解決。

在松開四顆固定螺釘后，執行頭可以90°轉動。若出于防止改動的原

因，需要阻止執行頭被再次取下，可使用安全螺釘將執行頭固定在殼

體上。相應的固定材料，請參閱本目錄中的配件章節。

安全開關TZ可安裝在眾多不同的位置上。此開關通常被平躺安裝在

機器頂板上，或在執行頭處于懸掛的狀態下安裝。安裝方式取決于：

是否需要將開關安裝在受到保護的位置上，從而防止改動操作；或者

需要將開關安裝在易于觸及之處，以便能從設備內部觸及到緊急逃離

開鎖裝置。

圖示表明，執行頭的安裝在程度上受到開關安裝方式的影響。在此

處，無法將所有的安裝方式列舉出來，因?yàn)閳?zhí)行頭可以90°轉動。這可

產生許多不同的安裝方式。每種應用情況都有一種合適的安裝方式。

帶有電纜接口的開關上有很大的空間可用于電氣連接。

現代化的接線方案越來越多地使用可插接的接口。在實施服務時，帶有

接插連接件的開關可以極其迅速地更換。這可縮短停工時間。

安全開關NZ及TZ有不同的接插連接件可供使用。除了相應的配合插頭

外，該開關的配件中還包括預制的電纜。

通過制動鉤，開關可借助于磁鐵鎖止。制動鉤直接作用于監控回路的

開關元件，在該回路中，斷開觸點只能在鎖止?fàn)顟B(tài)下閉合（參閱意外關閉保護功能）。

安全回路開關元件的位置取決于執行器及安全門的位置。這意味著，

只有當執行器同時處于開關頭中時，安全回路開關元件的斷開觸

點才能閉合。

監控回路開關元件的位置取決于執行器和安全門的位置以及磁鐵和鎖止

裝置的位置。即：只有當插銷插入開關頭，且鎖止磁鐵通過電控被啟動

時，鎖止裝置及監控回路開關元件的斷開觸點才能閉合。
