在初始狀態（執行器被拔出/安全門打開），所有的斷開觸點（安

全回路及監控回路）均被斷開。各常開觸點23-24閉合，發出狀態信息

門打開，未鎖止?；陂_關的機械結構，監控回路開關元件觸點發生意

外閉合的可能性被排除（參閱 意外關閉保護功能）。

當執行器插入開關頭中時，柱塞被釋放。安全回路開關元件的觸點

11-12閉合，觸點23-24斷開。監控回路開關元件的觸點11-12仍然保持

斷開狀態，監控回路開關元件的輔助觸點23-24保持閉合狀態。

當執行器插入后，可激活開關的鎖止功能。當鎖止磁鐵啟動時，制動

鉤將卡死柱塞，并觸發監控回路開關元件。監控回路中的觸點11-12

將閉合。安全回路開關元件的觸點11-12仍然保持閉合狀態。此時，

安全回路及監控回路開關元件的斷開觸點11-12將保持閉合，兩

個輔助觸點23-24斷開。執行器及安全門被鎖止。分配至安全回路的

設備可以啟動。

TX系列開關標配一個紅色及一個綠色的LED。按照開關設計的不同，

有預接線的LED開關供客戶選擇。

剖面圖顯示了安全開關TX的三種開關狀態：STA系列開關的功能原理相同。

在初始狀態（執行器被拔出/安全門打開），所有的斷開觸點

（此處：21-22及41-42）均被斷開。常開觸點13-14閉合，發出狀態信

息 門打開 。常開觸點33-34也閉合，發出狀態信息未鎖止?；陂_關

的機械結構，觸點21-22及41-42發生意外閉合的可能性被排除（參閱

意外關閉保護功能）。

當執行器插入后，可激活開關的鎖止功能。當鎖止磁鐵啟動后，常開觸

點33-34將斷開，發出狀態信息已鎖止。常開觸點13-14仍然發出狀態信

息門關閉。在鎖止磁鐵啟動時，斷開觸點21-22及41-42閉合。執行

器及安全門被鎖止。此時，與安全回路相連的相關設備可以啟動。

鎖止裝置用于確保：當安全門打開時，鎖止元件（磁鐵柱塞）無法進

入鎖止位置。鎖止裝置的這種結構上的特征，在BGI 575 中也稱為意

外關閉保護功能。

我們的安全開關中所使用的開關元件配有各自的編號。根據開關類型

的不同，可選用不同的開關元件。下面的概覽圖說明了各編號所代表

的開關元件。

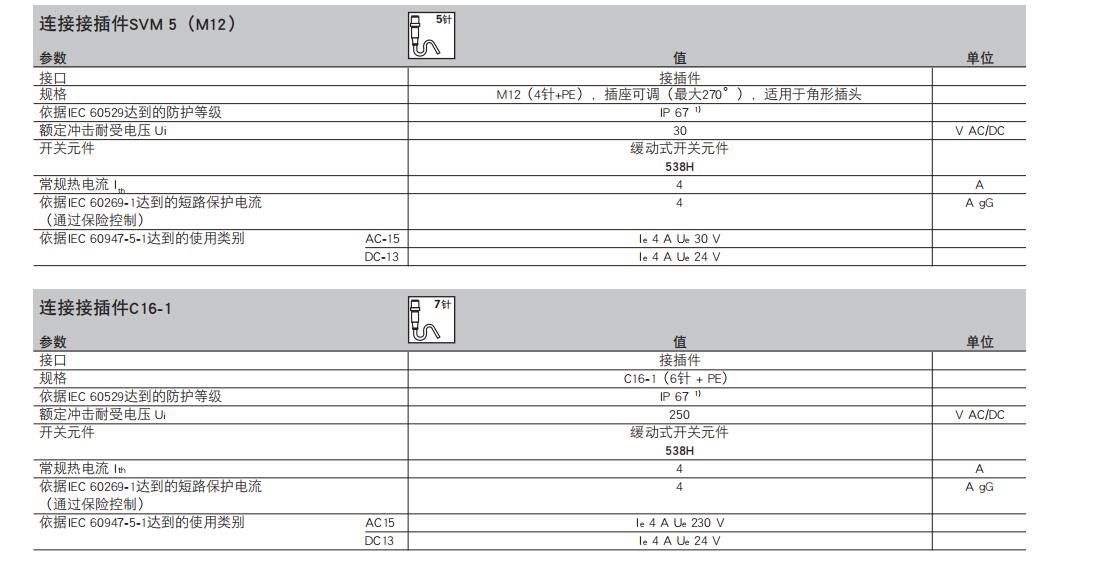

某些開關元件的編號中含有一個H（如528H）。這種開關元件配有一

個H型觸橋。由于這種開關具有更小的接觸電阻，因此也能夠?qū)? mA

以上的小電流實施的開關操作。

安裝時，安全開關和執行器必須協調好。執行器必須通過機械固

定進行安裝，比如通過使用（執行器附帶的）安全螺釘或通過焊

接、鉚接或使用銷釘進行安裝固定。

禁止將安全開關用作擋塊。

應將安全開關安裝在易于更換之處。

必須依據機器設計標準實施危險分析。必須依據C類標準或標準EN

954-1及其后續標準，對危險區域?qū)嵤┰u(píng)級。之后，必須依據評級

以及標準DIN EN 1088的要求選擇安全開關。

為達到分離距離，必須遵守尺寸圖中所標示的凸輪間距（參閱技

術參數、開關行程圖）。執行元件（如凸輪-行進直尺），必須依

據標準EN 1088進行機械固定，即：通過鉚接、焊接或其它措施防止松脫。

禁止將安全開關用作擋塊。

必須確保：在安全開關完成設置后，機械固定狀況保持不變。

必須確保：能夠在不重新實施設置的情況下更換安全開關。

安全開關用于滿足人員保護的功能要求。安裝不當或改動開關可能導

致人員嚴重受傷。

在安裝、使用和維護前，請務必閱讀使用說明書。此外，還須注意：

禁止旁路（跨接觸點）、轉開、移除安全開關，或通過其它方式使開關失效。

類型2的安全開關僅允許通過牢固連接在保護裝置上的特別的執行器來觸發。

安裝及電氣連接僅允許由經的人員來實施。

禁止將安全開關和執行器用作擋塊。

禁止更換安全開關的開關元件。

禁止在有危險的區域使用帶鎖閉磁鐵的NZ.VZ.VS和TZ系列安全開關。

若安全開關發生損壞或磨損，必須更換整個開關。
