電子式凸輪開關：
電子式，而非機械式
取代機械凸輪開關、多個限位開關和齒輪限位開關
浮動式凸輪
多達 16 個開關可編程點
多達 14 路開關量輸出
多達 6 路模擬量輸出
多圈適用性
易于操作

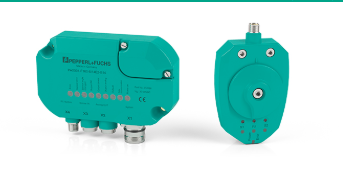

PAX001-F160-6I14E2-B14
評估單元
電子凸輪操縱開關組, 可自由定位, 安裝簡單, 簡單的操作軟件, 抗擾性強，對環境干擾不敏感, 可現場安裝
PAX001-USD-CARD
Micro SD 內存卡, 配置數據的內存卡, 帶 PAX001 配置軟件
PMI360D-F130-R2-V15
感應測角系統
評估單元 PAX001-F160-6I14E2-B14
可自由定位
安裝簡單
簡單的操作軟件
抗擾性強，對環境干擾不敏感
可現場安裝
產品闡述
電子凸輪操縱開關組
通用規格
接通延時 10 s
數據存儲 標準 Micro SD 閃存卡
編程 通過內部 MS-WindowsTM 軟件（設備被檢測為外部閃存驅動器）。
指示燈/操作方法
狀態指示 8 LED ， 紅色 和 黃色
電氣技術規格
工作電壓 20 ... 30 V DC (SELV/PELV)
空載電流 ≤ 90 mA （無傳感器）
接口
接口類型 USB 2.0 用于 參數化工具
輸入
輸入類型 RS 232 接口 用于 感應測角系統
開關輸出
輸出類型 12 開關輸出，PNP，帶短路/過載保護
2 高功率 PNP 輸出，無短路保護
工作電流 開關輸出： ≤ 250 mA ，總計 ≤ 1,5 A
高功率輸出： ≤ 1,5 A ，總計 ≤ 2,2 A
短路保護 脈沖式
模擬量輸出
輸出類型 6 電流輸出 4 ... 20 mA （電流吸收器）
負載電阻器 ≤ 600 Ω 在 24 V DC 時
遵守標準和指令
符合標準
標準 EN 61000-4-2：2009，EN 61000-4-3：2006 + A1:2008，EN 61000-4-4：2004，EN 61000-4-5：2006，
EN 61000-4-6：2009，EN 55011：2009，EN 61000-6-2：2005，EN 61000-6-4：2007
環境條件
環境溫度 -25 ... 70 °C (-13 ... 158 °F)
存儲溫度 -25 ... 85 °C (-13 ... 185 °F)
機械規格
連接類型 X1，M23 連接器
X2，M12 x 1 插座
X3，M12 x 1 插座
X4，M12 x 1 連接器
外殼材料 PBT
防護等級 IP65
一般信息
注意 X1 和 X2 處的纜線長度：長 30 m
X3 和 X4 處的纜線長度：長 2 m

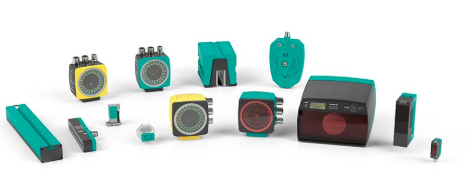

可提供用于*確檢測線性運動和旋轉的各種工業定位系統。我們的電感式定位系統可耐受外部污染。需要連接您的控制器？我們的電感式定位系統提供可配置的輸出和數據接口。
對于較長行程路徑上的定位，位置編碼系統 (WCS) 在具有彎曲、切換點、上傾或下傾的系統中能發揮出色的表現。WCS 的測量長度達 327 m，適用于倉儲、物流行業和自動傳送帶系統、起重機定位、電梯等應用中的位置檢測……
數據矩陣定位系統使用數據矩陣碼，這些代碼并排排列在用作信息載體的碼帶上。基于現代二維攝像頭技術的讀頭可讀取這些二維碼并評估在 X 軸、Y 軸和 Z 軸方向上的準確位置，遠可達 100,000 米。作為安全型號，“safePXV”定位系統首次實現了安全級別“SIL 3/PL e”，并且只使用一個傳感器。
多功能 PGV 攝像頭能同時掃描和處理來自三個不同的地面安裝式觸發器的數據：純色“行程路徑”導引色帶、高分辨率*對定位帶和用于觸發決定的控制代碼（識別）段。15 mm x 15 mm 的數據矩陣控制代碼方塊也安裝在導引色帶旁，可以觸發轉向、停止和啟動等操作。作為安全型號，“safePGV”定位系統首次實現了安全級別“SIL 3/PL e”，并且只使用一個傳感器。

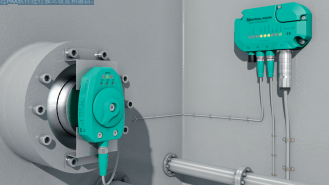

PAX 是一種非接觸式電子凸輪開關控制器，與 PMI 電感式角度傳感器一起使用。無需昂貴、耗時的機械凸輪，輕松采集機器主軸的位置！通過直觀、集成的軟件配置多達 14 個開關量輸出和 6 個模擬量輸出。
