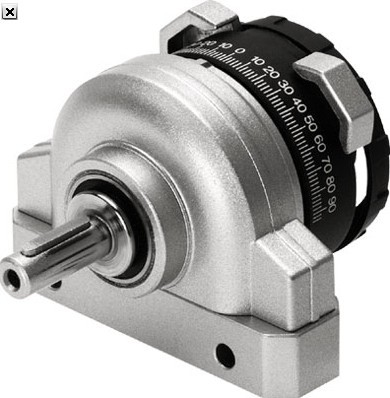

費斯托擺動驅動器經濟耐用，DSR-25-180-P

介紹：

FESTO擺動驅動器驅動力通過旋轉葉片直接傳送給驅動軸。

擺動角度從0到184無級可調(DSRL-10 和12)。

可調式止動系統和旋轉葉片分離，以便于固定限位擋塊吸收沖力。

 此外，旋 轉葉片還能通過終點位置彈性墊（由合成 材料制成）獲得輔助緩沖。

驅動力直接通 過齒輪軸和齒條機構傳輸，無反沖發生。 驅動器背面還有刻度以方便行程調節。

派生型

- DSR: 柱銷型驅動軸

- DSRL: 中空, 法蘭式驅動軸

雙作用:

- 規格 10 ... 40 mm

- 擺動角度

規格 10 ... 12 mm: 0 ... 181

規格 16 ... 40 mm: 0 ... 184

- 扭力 0,5 ... 20 N

- 終端位置采用聚合材料制成的彈性墊

- 電子、氣動或感應式終端位置感測

位置感測:

電氣式: 微動開關 S, SR，帶安裝組件

氣動式: 圓頭式微型閥 S, SO， 帶安裝組件

感應式傳感器 SIEN-M5, SIEN-M8， 帶安裝組件

特點

- 可調式擺動角度

- 擺動角度在擺動范圍內任意設定

- 較高的能量通過液壓緩沖器緩沖 (僅尺寸12 ... 40 mm)。

- 支架，用于安裝感應式傳感器，用于 非接觸式終端位置感測

- 驅動軸帶內螺紋

- 液態或氣態介質可通過中空的法蘭軸 進行輸送

費斯托擺動驅動器經濟耐用，DSR-25-180-P
