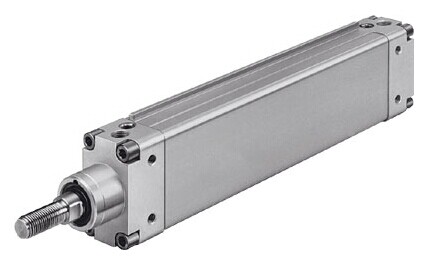

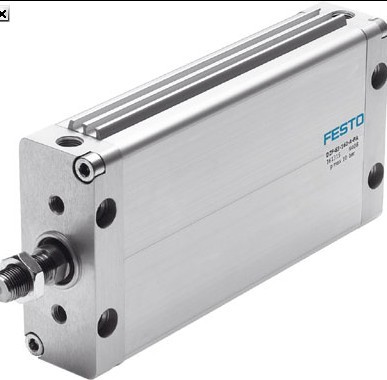

費斯托festo扁平型氣缸DZF-18-160-P-A基本特性
抗扭轉, 用于接近式傳感, 兩端都具有可調式緩沖。多種安裝方式, 帶或不帶輔助安裝元件。
| 特性 | 特性 |
|---|---|
| 供貨日期: | |
| 行程 | 200 mm |
| 活塞直徑 | 32 mm 當量直徑 |
| 活塞桿的大角度偏移 +/- | 3.1 deg |
| 緩沖 | PPV: 兩端帶可調的氣緩沖 |
| 裝配位置 | 任意 |
| 工作模式 | 雙作用 |
| 設計結構 | 活塞桿 活塞 |
| 位置檢測 | 用于接近式傳感器 |
| 防止扭轉/導向 | 橢圓形活塞 |
| 工作壓力 | 1 ... 10 bar |
| 工作介質 | 壓縮空氣符合ISO8573-1:2010 [7:4:4] |
| 關于工作和先導介質的說明 | 可以使用經過潤滑的壓縮空氣 (一旦使用后要求一直使用經過潤滑的壓縮空氣) |
| 耐腐蝕等級 CRC | 2 |
| 環境溫度 | -20 ... 80 °C |
| 緩沖長度 | 14 mm |
| 防旋轉的大扭矩 | 0.5 Nm |
| 6 bar時的理論作用力，回復行程 | 104 N |
| 6 bar時的理論作用力，進程 | 121 N |
| 每10 mm 行程所增加的重量 | 11 g |
| 0 mm行程時的基本重量 | 140 g |
| 安裝類型 | 可選 帶附件 具有內（陰）螺紋 |
| 氣動連接 | M5 |
| 材料備注 | 符合 RoHS |
| 蓋子的材料信息 | 鋁 |
| 密封件的材料信息 | TPE-U(PU) |
| 外殼的材料信息 | 鋁 |
| 活塞桿的材料信息 | 高合金鋼 |
特點
扁平結構
采用特殊形狀活塞桿，抗扭轉
模塊化安裝，空間緊湊
多種安裝方式
不可移走擋塊，因為旋轉葉片不適于定位終端位置。
端蓋上裝有用于角度調節的刻度表。
當在驅動軸上附加其他的元件時，不可過 D4處螺釘的大許用緊固扭矩。
扁平化設計
氣路板式安裝，結構緊湊
缸徑： 12, 18, 25, 32, 40, 50, 63 mm
行程： 1 ... 320 mm
輸出力：68 ... 1870 N
雙作用
抗扭轉活塞桿
位置感測
固定式緩沖
易清洗設計:
易于清洗,
增強的防腐蝕保護
缸徑： 32, 40, 50, 63, 80, 100, 125 mm
行程： 10 2800 mm
輸出力：483 7363 N
雙作用
位置感測
固定/可調式/自調式緩沖
