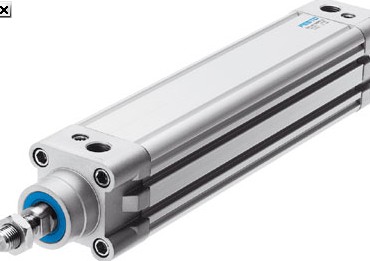

DSBC系列氣缸，德國festo主營品牌
DSBC-32-200-PPVA-N3
DSBC-40-100-PPVA-N3
DSBC-50-250-PPVA-N3
DSBC-32-80-PPVA-N3
特點：
1.節省空間達二分之一，安裝簡便，傳動效率高。
2.鋁合金本體，且經特殊硬化處理，耐碰撞，扭曲。
3.活塞與滑塊機械式聯接，輸出力大。
4.不銹鋼外封帶可防止雜物進入。
標準氣缸在安裝與適應時應該注意一下事項：
1 工作中負載有變化時，應選用輸出力充裕的氣缸；
2 在高溫或者腐蝕性條件下，應選用相應的耐高溫或腐蝕性氣缸；
3 在濕度大、粉塵多，或者有水滴、焊渣的場合，氣缸應采用取唏噓的防護措施；
4 氣缸接入管道前，必須清楚管道內贓物，防止雜物進入氣缸內；
5 氣缸使用介質應經過40um以上濾芯過濾后方可使用；
6 在溫環境下，應采取抗凍措施，防止系統中的水分凍結；
技術參數：
| 行程 | 200 mm |
| 活塞直徑 | 32 mm |
| 活塞桿螺紋 | M10x1,25 |
| 緩沖 | PPV: 兩端帶可調的氣緩沖 |
| 裝配位置 | 任意 |
| 符合標準 | ISO 15552 |
| 活塞桿末端 | 陽螺紋 |
| 設計結構 | 活塞 活塞桿 型材缸筒 |
| 位置檢測 | 用于接近式傳感器 |
| 派生型 | 單端活塞桿 |
| 工作壓力 | 0.6 ... 12 bar |
| 工作模式 | 雙作用 |
| 工作介質 | 壓縮空氣符合ISO8573-1:2010 [7:4:4] |
| 關于工作和先導介質的說明 | 可以使用經過潤滑的壓縮空氣 (一旦使用后要求一直使用經過潤滑的壓縮空氣) |
| 耐腐蝕等級 CRC | 2 – 中等腐蝕影響 |
| 環境溫度 | -20 ... 80 °C |
| 在終端位置的沖擊能量 | 0.4 J |
| 緩沖長度 | 17 mm |
| 6 bar時的理論作用力，回復行程 | 415 N |
| 6 bar時的理論作用力，進程 | 483 N |
| 0 mm行程時的移動質量 | 110 g |
| 每10 mm 行程所增加的重量 | 27 g |
| 0 mm行程時的基本重量 | 465 g |
| 每 10 mm 行程的附加質量系數 | 9 g |
| 安裝類型 | 可選 具有內（陰）螺紋 帶附件 |
| 氣動連接 | G1/8 |
| 材料備注 | 符合 RoHS |
| 蓋子的材料信息 | 壓鑄鋁 有鍍層 |
| 密封件的材料信息 | TPE-U(PU) |
| 活塞桿的材料信息 | 高合金鋼 |
| 氣缸缸筒的材料信息 | 鍛造鋁合金 光滑處理 |
