介紹FESTO雙活塞擺動氣缸步驟DRRD-35-180-FH-Y9A

? 法蘭軸軸向跳動佳

? 轉動慣量大

? 回轉間隙小，動態性佳

? 防濺結構，防護等級 IP65，

基于標準 EN 60529

? 接口明確

? 進氣口位于一端

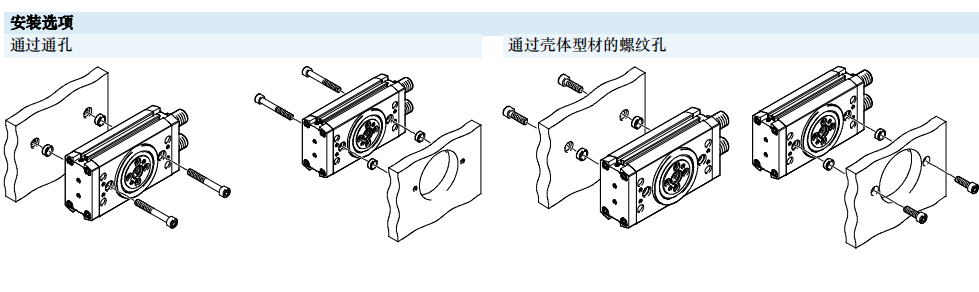

? 多種安裝方式可選

? 適用于抓取應用場合

? 規格 16 … 50

? 擺動氣缸通過中間定位模塊可

達到擺角 90o

? 中間位置可從兩個方向接近

? 中間位置的緩沖對應于基本

驅動器的緩沖。 Y12 緩沖是

例外：當使用液壓緩沖器 Y9

時

技術參數：

尺寸 8

緩沖角度 38 deg

兩側旋轉角度的設定范圍 +10 /-100 deg

擺動角度 180 deg

緩沖 P: 兩端帶彈性緩沖環/板

裝配位置 任意

設計結構 齒輪齒條機構

位置檢測 用于接近式傳感器

工作壓力 3 ... 8 bar

工作模式 雙作用

工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]

關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣

產品型號

雙作用

DRRD 擺動氣缸

規格

額定擺角

180 180°

輸出軸

FH 法蘭軸，中空

緩沖

P 兩端帶彈性緩沖墊

Y9 線性液壓緩沖器,

兩端自調節，內部

Y12 線性液壓緩沖器,

兩端自調節，外部

位置感測

A 通過接近開關

操作說明

– 帶操作說明

DN 不帶操作說明、

注意

如果在終端位置，扭矩過理

論值 50% 時，就會反作用于

旋轉方向，從而無法

的終端位置。

用外部液壓緩沖器 (Y12) 和或

雙倍扭矩的擺動氣缸可避免出現

此情況。
