德國festo擺動氣缸DRRD系列的安裝位置

產品簡介

德國festo擺動氣缸DRRD-10-180-FH-PA 2350968

GTIN: 4052568253660

雙活塞驅動器，通過齒輪齒條原理實現動力傳輸

末端位置處的精度極高

很高的倉儲容量

規格

10

緩沖角度

37 deg

設置兩側擺角的范圍

+10/-100 度

擺角

180 deg

緩沖

兩端帶彈性緩沖環/墊

安裝位置

可選

結構特點

齒輪齒條

位置檢測

通過接近開關

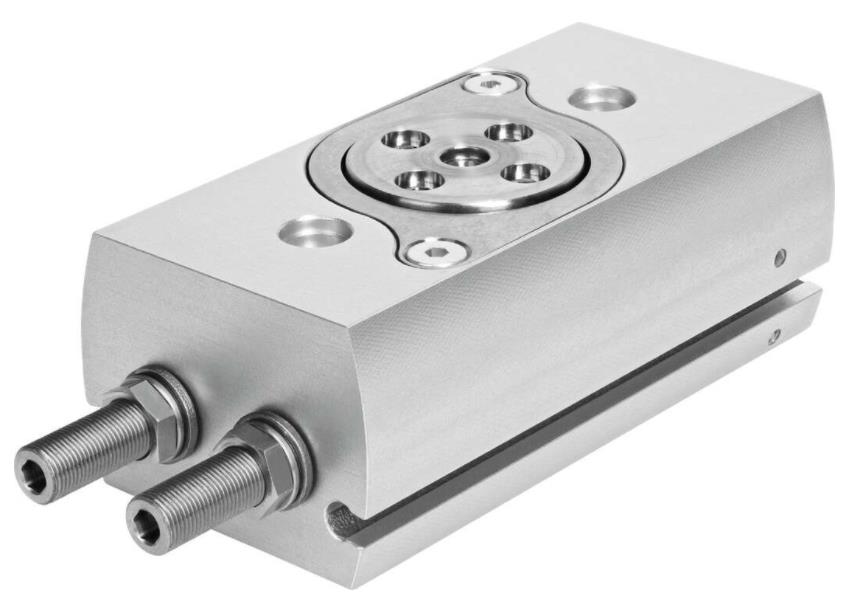

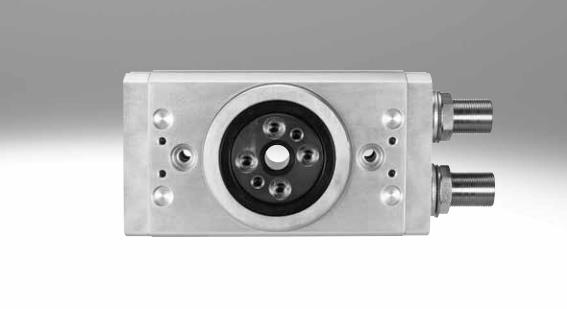

產品圖片

符號

00991265

工作壓力

0.3 MPa ... 0.8 MPa

工作壓力

3 bar ... 8 bar

工作模式

雙作用

工作介質

壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作和先導介質說明

可用潤滑介質工作（之后須一直潤滑介質工作）

環境溫度

-10 °C ... 60 °C

6bar 時理論扭矩

0.4 Nm

允許的轉動慣量

0.002 kgm2

產品重量

245 g

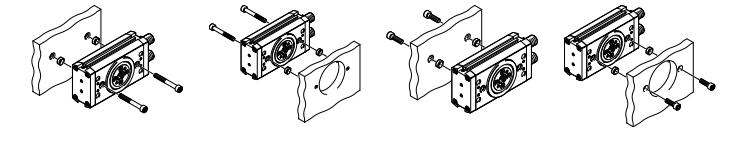

安裝方式

要么：

帶通孔

通過內螺紋安裝

氣動接口

M3

材料說明

含有油漆潤濕缺陷物質

RoHS 合規

驅動軸材料

高合金不銹鋼

密封件材料

NBR

TPE-U(PU)

外殼材料

精制鋁合金

光滑陽極氧化處理
