產品簡介
德國festo平行抓手HGPT-25-A-B 560204
堅固且
配備 T 型槽導軌
夾鉗導軌通過密封空氣達到防塵效果
規格
25
每個爪手夾爪的行程
6 mm
大替換精度
≤ 0.2 mm
擺動爪手夾爪的大間隙 ax、ay
≤ 0.1 deg
大爪手夾爪間隙 Sz
≤ 0.02 mm
旋轉對稱
≤ 0.2 mm
重復精度,爪手
≤ 0.04 mm
爪手夾爪的數量
2
可選

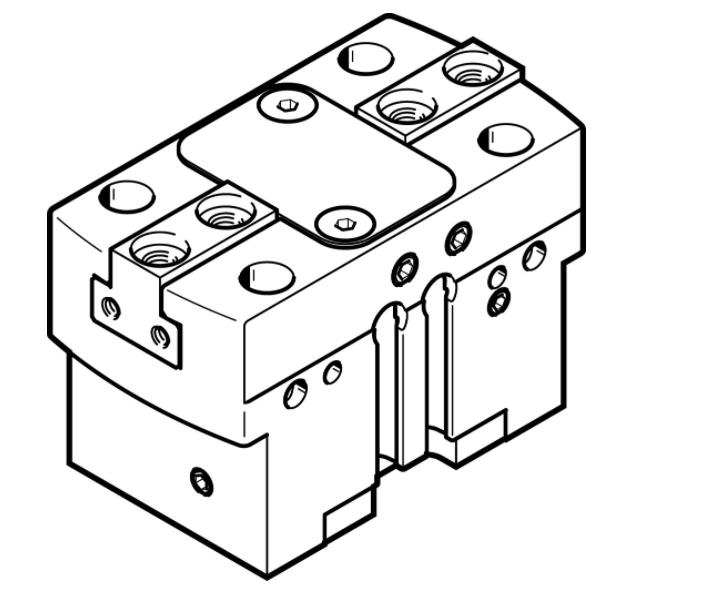

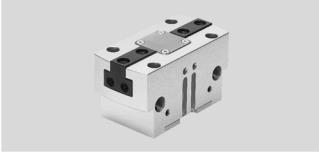

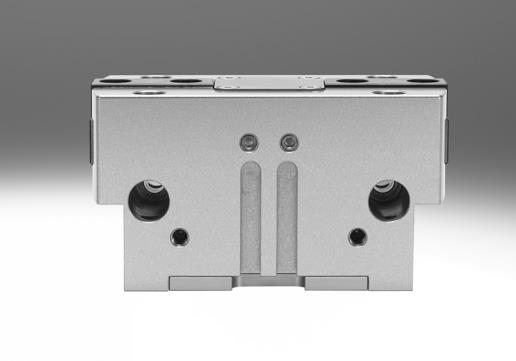

產品圖片
雙作用
爪手功能
平行
楔形驅動
先導工作運動順序
位置檢測
通過接近開關
符號
00991894
總抓取力,打開,6 bar
266 N
總爪手力,關閉,6 bar
248 N
3 bar ... 8 bar
封鎖空氣的工作壓力
0 bar ... 0.5 bar
爪手的大工作頻率
≤ 3 Hz
6 bar 時的短打開時間
26 ms
6 bar 時的短關閉時間
32 ms
每個外部爪手夾爪的大質量
110 g
壓縮空氣,符合 ISO 8573-1:2010 [7:4:4]
工作和先導介質說明
可用潤滑介質工作(之后須一直潤滑介質工作)
耐腐蝕等級 CRC
2 - 中等耐腐蝕能力
IP40
5 °C ... 60 °C
每個爪手夾爪的抓取力,打開,6 bar
133 N
爪手夾爪的抓取力,關閉,6 bar
124 N
轉動慣量
0.983 kgcm2
爪手夾爪上的大力 Fz,靜態
1200 N
爪手的大扭矩 Mx,靜態
50 Nm
抓手大扭矩 My,靜態
45 Nm
抓手大扭矩 Mz,靜態
35 Nm
導向部件的潤滑間隔
5 MioCyc
266 g

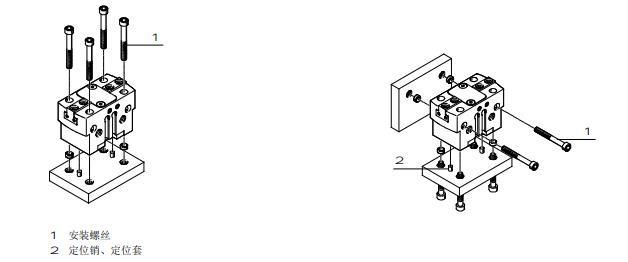

要么:
通過內螺紋和定位套
通過通孔和定位套
通過通孔和定位銷
通過內螺紋和定位銷
氣接口,被堵的空氣
M5
氣動接口
M5
不含銅和聚四氟乙烯
RoHS 合規
端蓋材料
高合金不銹鋼
外殼材料
鋁
陽極氧化
爪手夾爪材料
鋼
硬化
